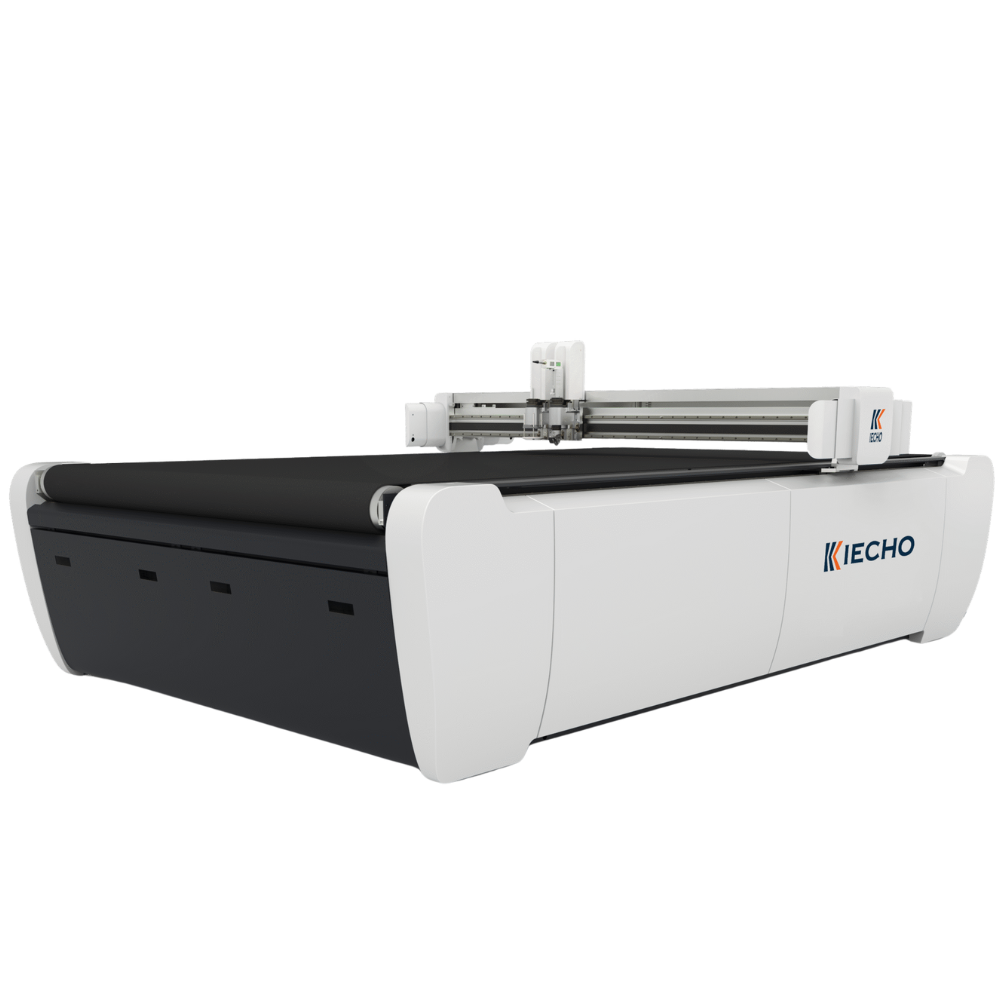

Ploter tnący iEcho BK4

Ploter serii BK4 to automatyczne plotery tnąco-bigujący ze spawaną stalową konstrukcją oraz podniesiona prędkością cięcia do 1,8m/sek. Idealne dla standardowych rozmiarów materiałów.

Głowne wyróżniki BK4

  • szybkie cięcie w popularnych rozmiarach
  • kilkanaście typów narzędzi – noże, krążki tnące
  • prędkość cięcia do 1,8m/sek
  • podajniki materiałów z rolki; podajniki płyt i arkuszy
  • automatyzacja pracy przez QR cody
  • precyzja cięcia w oparciu o znaczniki czytane kamerą

    Złóż zapytanie na iECHO BK4 – Zostaw swoje dane kontaktowe.

    Zgoda marketingowa *

    BK4 - Specyfikacja techniczna

    BK4 - Specyfikacja techniczna

    Model BK4-1312 BK4-1316 BK4-1516 BK4-2516
    Obszar cięcia 1300 x 1200 mm 1300 x 1600 mm 1500 x 1600 mm 2500 x 1600 mm
    Wymiary maszyny 2100 x 2000 mm — — 3200 x 2400 mm
    Max. prędkość cięcia 1 800 mm/s
    Dokładność cięcia 0,1 mm
    Grubość cięcia do 50 mm
    Obsługiwane formaty DXF, HPGL, PDF
    Pozycjonowanie wydruku Kamera CCD
    Narzędzie Nóż aktywny, nóż do nacinania, kółko bigujące, nóż oscylacyjny zasilany silnikiem elektrycznym lub pneumatycznym, frezarka 400W lub 1,8kW, nóż krążkowy, dziurkacz, narzędzie do drukowania Beile, głowica injet do znakowania
    Media Płaskie i z roli
    Moc pompy 7,5 kW / 9 kW
    Zasilanie 400V 50Hz
    Otoczenie Temperatura pracy: 0-40 st.C / Wilgotność: 20-80% RH

    Dostępne narzędzia BK4

    UCT

    Uniwersalne narzędzie tnące

    UCT - Uniwersalne narzędzie tnące

    IECHO UCT potrafi doskonale ciąć materiały o grubości do 5mm. W porównaniu z innymi narzędziami skrawającymi, UCT jest najbardziej opłacalnym narzędziem, które pozwala na największą prędkość cięcia i najniższe koszty konserwacji. Tuleja ochronna wyposażona w sprężynę zapewnia dokładność cięcia.

    Obsługiwane materiały:

    Papier / karton

    Papier samoprzylepny

    Materiały odblaskowe

    Folie winylowe

    Folie PET / PE / PP

    Tektura falista

    Tworzywo o strukturze falistej

    Gąbki / pianki

    Materiały gumowe

    Folia PTFE (teflon)

    Materiały skórzane

    Włókno szklane

    VCT

    Narzędzie V-Cutting do cięcia kątowego

    VCT - Narzędzie V-Cutting

    Narzędzie V-Cut to doskonałe narzędzie do tworzenia skomplikowanych projektów z materiałów falistych lub  warstwowych. Narzędzie można ustawić do cięcia pod 5 różnymi kątami w zależności od potrzeb: 0° , 15° , 22.5° , 30°, 45°

    Obsługiwane materiały:

    Tektura lita

    Tektura o strukturze plastra miodu

    Płyta piankowa

    CTT

    Narzędzie bigujące

    CTT - Narzędzie bigujące

    IECHO CTT służy do bigowania na materiałach falistych. Wybór narzędzi bigujących pozwala na perfekcyjne bigowanie. Skoordynowane z oprogramowaniem tnącym, narzędzie może ciąć materiały faliste wzdłuż ich struktury lub w odwrotnym kierunku, aby uzyskać najdrobniejsze bigowanie bez jakiegokolwiek uszkodzenia powierzchni materiału falistego.

    Obsługiwane materiały:

    Papier / karton

    Tektura falista

    Tworzywo o strukturze falistej

    POT

    Pneumatyczne narzędzie oscylacyjne

    POT - Pneumatyczne narzędzie oscylacyjne

    Pneumatyczne narzędzie oscylacyjne napędzane jest sprężonym powietrzem. Narzędzie ma skok 8mm, przeznaczone jest szczególnie do cięcia twardych i zwartych materiałów. Wyposażone w różne rodzaje ostrzy, POT umowżliwia szerokie spektrum zastosowań. Narzędzie może ciąć materiał do 110mm przy użyciu specjalistycznych ostrzy.

    Obsługiwane materiały:

    Płyta piankowa

    Gąbki / pianki

    Materiały gumowe

    KCT

    Narzędzie do nacinania typu Kiss Cut

    KCT - Kiss Cut Tool

    Narzędzie Kiss Cut jest używane głównie do cięcia materiałów winylowych. IECHO KCT sprawia, że narzędzie przecina górną część materiału bez uszkodzenia dolnej. Pozwala na dużą prędkość skrawania przy obróbce materiałów.

    Obsługiwane materiały:

    Papier samoprzylepny

    Materiały odblaskowe

    Folie winylowe

    EOT

    Elektryczne narzędzie oscylacyjne

     EOT - Elektryczne Narzędzie Oscylacyjne

    Elektryczne narzędzie oscylacyjne doskonale nadaje się do cięcia materiałów o średniej gęstości. Skoordynowany z różnymi rodzajami ostrzy, IECHO EOT jest stosowany do cięcia różnych materiałów i jest w stanie ciąć łukiem 2 mm.

    Obsługiwane materiały:

    Tektura falista

    Tworzywo o strukturze falistej

    Tektura lita

    Tektura o strukturze plastra miodu

    Płyta piankowa

    Materiały gumowe

    Materiały o strukturze plastra miodu

    Włókno szklane

    PRT

    Power Rotary Tool - obrotowy krążek tnący

    PRT - Power Rotary Tool

    IECHO PRT, ze względu na swoją dużą moc, nadaje się do cięcia szerszej gamy materiałów, nawet dość wymagających włókien szklanych i kevlarowych. PRT nadaje się do wielu gałęzi przemysłu, ale najlepiej sprawdza się w przemyśle odzieżowym. Może szybko i dokładnie wyciąć odpowiedni wykrój w materiale.

    Obsługiwane materiały:

    Tekstylia

    Tkaniny techniczne

    Materiały tkane

    Włókno szklane

    SPRT

    Obrotowy krążek tnący większej mocy

    SPRT - Super Power Rotary Tool

    ECHO SPRT to ulepszona wersja PRT. Spośród wszystkich głowic tnących SPRT jest najmocniejsza. W porównaniu z PRT, SPRT ma lepszą stabilność, mniejsze zużycie energii i większą moc. Na górze SPRT znajduje się niezależny silnik elektryczny, który jest źródłem zasilania i gwarancją stabilności SPRT.

    Obsługiwane materiały:

    Tekstylia

    Tkaniny techniczne

    Materiały tkane

    Włókno szklane

    RZ

    Narzędzie do trasowania 0,4kW

    RZ - Narzędzie do trasowania

    Z importowanym wrzecionem IECHO RZ ma prędkość obrotową 60000 obr./min. Frezarka napędzana silnikiem wysokiej częstotliwości może być stosowana do cięcia twardych materiałów o maksymalnej grubości 20mm. IECHO RZ realizuje wymóg pracy 24/7. Dostosowane urządzenie czyszczące usuwa kurz i zanieczyszczenia produkcyjne. System chłodzenia powietrzem wydłuża żywotność ostrza.

    Obsługiwane materiały:

    Tworzywo o strukturze falistej

    Szkło akrylowe

    Aluminium

    Płyta MDF

    Płyta piankowa

    Materiały gumowe

    Kompozyty / dibond

    Materiały o strukturze plastra miodu

    Frezarka o mocy 1.8kW

    Z automatyczną zmianą narzędzi

    Frezarka o mocy 1.8KW

    Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea

    70 kg

    Maksymalne obciążenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):

    100mm/s

    Maksymalna prędkość pionowa (wrzeciono elektryczne) 1 (uchwyt narzędziowy):

    22m/s²

    Maksymalne przyspieszenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):

    18kg

    Maks. obciążenie pionowe / Maks. prędkość kątowa obrotu:

    30m/s

    Maksymalna prędkość pionowa / Maksymalne przyspieszenie kątowe obrotu:

    50mm

    Maksymalna grubość cięcia

    1.8KW

    Moc wrzeciona

    60000RPM

    Maksymalna prędkość obrotowa,

    29Ncm

    Maksymalny moment obrotowy,

    iEcho

    O marce iECHO

    iECHO to globalny lider w produkcji ploterów i urządzeń do cięcia, założony w 1994 roku, aktualnie wyceniana na około 1 milard złotych na giełdzie w Szanghaju. Firma dostarcza 3800 ploterów rocznie do ponad 100 krajów na całym świecie, obsługując przemysł drukarski, reklamowy, opakowaniowy, automotive oraz tekstylny.

    Dzięki zespołowi ponad 300 pracowników, z których 30% stanowi personel badawczo-rozwojowy, iECHO pozostaje liderem innowacji w sektorze cięcia. Firma oferuje kompleksowe rozwiązania do automatycznego i inteligentnego cięcia, dopasowane do specyfiki różnych materiałów i wymagań produkcyjnych.

    iECHO wyróżnia się nie tylko zaawansowaną technologią swoich ploterów, ale także pełnym wsparciem serwisowym i ciągłym rozwojem produktów, zapewniając klientom najnowocześniejsze rozwiązania do cięcia, bigowania, perforacji i znakowania materiałów.
