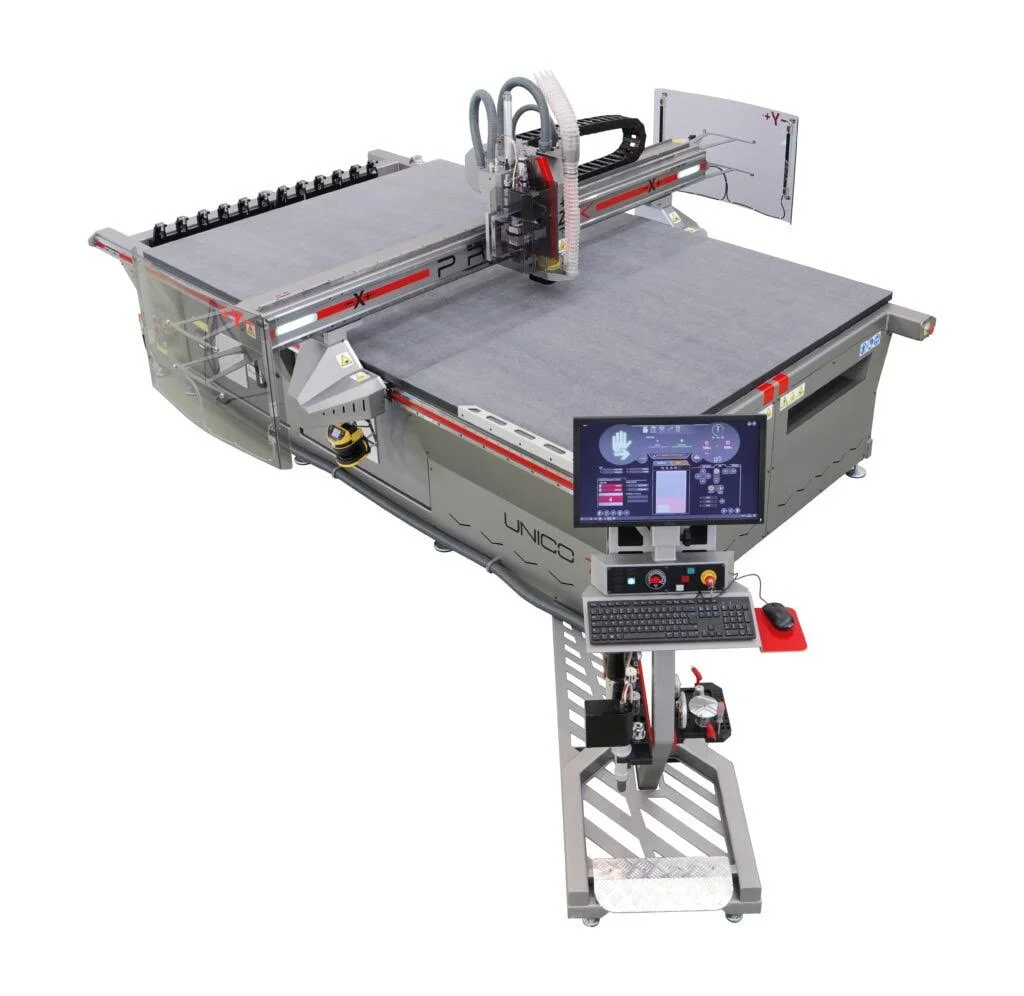

Centrum obróbcze PROTEK UNICO TT

Protek to włoski producent innowacyjnych i zaawansowanych technologicznie maszyn do cięcia i frezowania które są w stanie sprostać wysokim wymaganiom klientów. Maszyny tworzone są z myślą o łatwej i bezpiecznej obsłudze a ponadto mogą ciąć i frezować szeroki zakres materiałów. Wszystkie rozwiązania stworzone przez Protek mogą być dostosowane i skonfigurowane zgodnie z żądaniami użytkowników. Podstawowe zalety takie jak niezawodność, precyzja i osiągi, zapewniają szybki zwrot inwestycji, dzięki czemu Twój biznes będzie bardziej opłacalny.

Zapytaj o produkt

Wszechstronna i precyzyjna hybrydowa maszyna tnąco-frezująca

Multi funkcyjna maszyna do obróbki szerokiego zakresu materiałów.

Sztywność ramy i suwnicy zapewnia m.in. zastosowanie stali strukturalnej.

Ruch w osi X i Y realizowany za pomocą listwy zębatej, w osi Z poprzez śrubę.

Napędy we wszystkich osiach z osobnymi silnikami bezszczotkowymi z encoderami.

Kompatybilność w wszelkimi plikami wektorowymi.

Wrzeciona elektryczne dostępne w dwóch wariantach:

– 3.6kW 50000 rpm

– 9 kW 36000 rpm

Kluczowe cechy produktu

Pełna obsługa z poziomu stacji roboczej, biblioteka materiałów z predefiniowanymi ustawieniami, optymalizacja rozmieszczania elementów przed obróbką.

Kilka stref podsysu na stole roboczym. Strefy podsysu z niezależnymi pompami.

System automatycznej zmiany narzędzi z 6, 9 i 12 gniazdami. Automatyczna kalibracja narzędzia.

Podzespoły najwyższej jakości

Wymiary powierzchni roboczych dopasowane do różnych potrzeb. Maksymalny prześwit pod suwnicą do 100mm.

Szerokie zastosowanie

Obróbka kartonów, tektury itp. obejmujące cięcie, V-cut, frezowanie i bigowanie.

Wysoka jakość narzędzi pozwala na perfekcyjną obróbkę takich materiałów jak plexi.

Ma zastosowanie w obróbce gumy, korka czy wszelkiego rodzaju materiałów spienionych.

Duża moc pozwala na obróbkę twardych materiałów tj. płyty metalowe lub kompozytowe. Możliwość chłodzenia i smarowania narzędzia

Specyfikacja techniczna

Wrzeciono elektryczne (moc)	3,6 kW
Wrzeciono elektryczne (rpm)	50.000
Wrzeciono elektryczne (typ uchwytu)	HSK E 25
Ilość możliwych gniazd na narzędzia	6, 9 lub 12
Czas podjęcia narzędzia	5 sec
Czas pomiędzy zmianą narzędzi	12 sec
Moc pomp podsysu	4 kW (każda)
Moc odciągu wiórów	3 kW
Prędkość osi X-Y	60.000 mm/min
Prędkość osi Z	30.000 mm/min
Max prędkość 2D	60.000 mm/min
Max prędkość 3D	30.000 mm/min
Max wysokość robocza	80 mm
Max prześwit pod suwnicą	140 mm
Zakres osi X	1650 +/- 10
	2050 +/- 10
Zakres osi Y	2050 +/- 10
	3075 +/- 10
	4100 +/- 10
Zakres osi Z	240 mm
Wysokość stołu roboczego	900 mm

Parametry precyzyjności (przy temp. 20 °C)
Dokładność na metr bieżący	≤ 0,060 mm
Powtarzalność ustawienia na metr bieżący	+/- 0,040 mm
Dokładność, rozdzielczość	0,001 mm
Interpolacja kołowa	≤ 0,050 mm Ø 60 F 3000

Ø max oprawki / uchwytu narzędzia	10 mm
Ø max narzędzia	30 mm
Maksymalna wysokość narzędzia	105 mm
CNC	Mitsubishi
Typ	Cyfrowy / Digital
Interpolacja	3D
Ilość stref podsysu dla 2016 (2 pompy)	6
Ilość stref podsysu dla 3020 (3 pompy)	9
Ilość stref podsysu dla 4020 (3 pompy)	12
