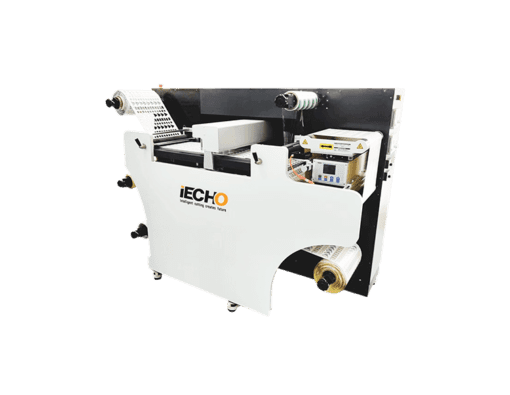

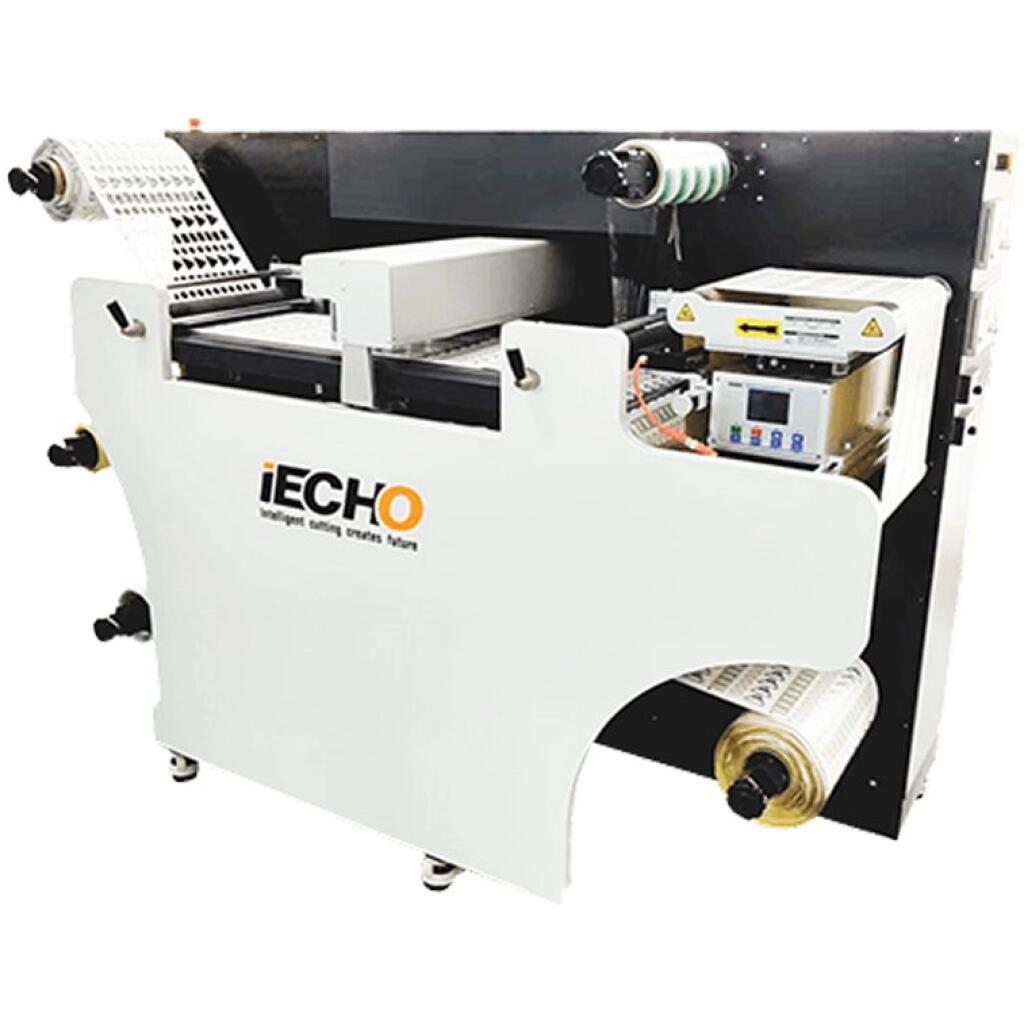

iEcho RK2

iEcho RK2 to cyfrowa maszyna tnąca do obróbki materiałów samoprzylepnych, która znajduje zastosowanie m.in. przy produkcji etykiet i naklejek. To urządzenie integruje funkcje laminowania, cięcia zadanego kształtu maksymalnie z 4 noży jednocześnie, cięcia wzdłużnego, nawijania i odprowadzanie odpadów. Precyzja jest zapewniona przez pozycjonowanie kamerą CCD.



Cechy produktu

R

Nie potrzebujesz wykrojnika

Nie ma potrzeby wykonywania wykrojnika, ciecie odbywa się na podstawie załadowanego pliku, co nie tylko zwiększa elastyczność ale także obniża koszty.

R

Inteligentnie sterowane głowice tnące

W zależności od liczby etykiet w kolumnie system automatycznie przypisuje ilość narzędzi do pracy w tym samym czasie. Możliwa jest także praca z pojedynczym narzędziem.

R

Wydajne cięcie

Maksymalną prędkość cięcia pojedynczej głowicy wynosi 1,2 m/s – przy wycinaniu czteroma narzędziami jednocześnie efektywność rośnie 4 krotnie

R

Cięcie i laminowanie

Można wykonać cięcie wzdłużne o minimalnej szerokości 12mm. Opcjonalna laminacja na zimno, która jest wykonywana w tym samym czasie co cięcie.

R

Automatyczny odbiór ażuru

Kontrola momentu obrotowego serwomotoru, precyzyjna regulacja naciągu, zabezpieczenie przed zerwaniem wstęgi.

R

System kodów QR

Zeskanuj kod QR, aby automatycznie przełączać prace do wycinania.

R

Cięcie po konturze

Sterowane przez kamerę CCD

R

Opcjonalnie gilotyna rozcinająca

Jako ostatni proces  – możliwość instalacji gilotyny arkuszującej

System

R

System cięcia

Nawet cztery głowice tnące pracują jednocześnie, automatycznie dostosowując odległość i przypisując obszar roboczy.

System cięcia konturowego CCD zapewniający wydajność i precyzyjne przetwarzanie.

R

Naprężenie wstęgi

Bezobsługowy i precyzyjny system kontroli naprężenia wstęgi oparty o serowo-motory.

R

Kontrola nawijania i odwijania

Bufor kontroluje odwijany materiał i eliminuje problemy z bezwładnością odwijania.

R

System kontroli przewijania

W tym 2 jednostki sterujące rolek nawijających i 1
jednostka sterująca rolki usuwania odpadów.
Silnik uzwojenia pracuje z ustawionym momentem obrotowym
i utrzymuje stałe napięcie podczas
proces nawijania.

Zastosowanie:

Specyfikacja techniczna

Max. średnica roliki400 mm
Max. szerokość rolki380 mm
Średnica rdzenia rolki3″
Max. wymiary etykiety (dł. x szer.)440 x 380 mm
Min. szerokość rozcinania (krążkiem)12 mm
Ilość noży tnących po obrysie4
Ilość rolek3 – odwijająca, nawijająca, na ażur
PozycjonowanieKamera CCD
Głowica tnąca4 Narzędzia
Dokładność cięcia0,1 mm
Max. prędkość cięcia1,2 m/s
Max. prędkość podawania0,6 m/s
Zasilanie230V, 3kW
Wymagane sprężone powietrze0,6 MPa
Formaty plikówDXF, PLT, PDF, EPS
Waga maszyny580/650 kg
Rozmiar maszyny (dł. x szer. x wys.)1880  1120 x 1320 mm
