Wycina duże displaye i opakowania prosto z pliku, a z podajnikiem rolowym tnie folię w trybie ciągłym. Pole A0 900×1200 mm, cięcie do 16 mm, trzy strefy ssania i kamera CCD.
Zostaw swoje dane kontaktowe – skontaktujemy się z Tobą jak najszybciej !

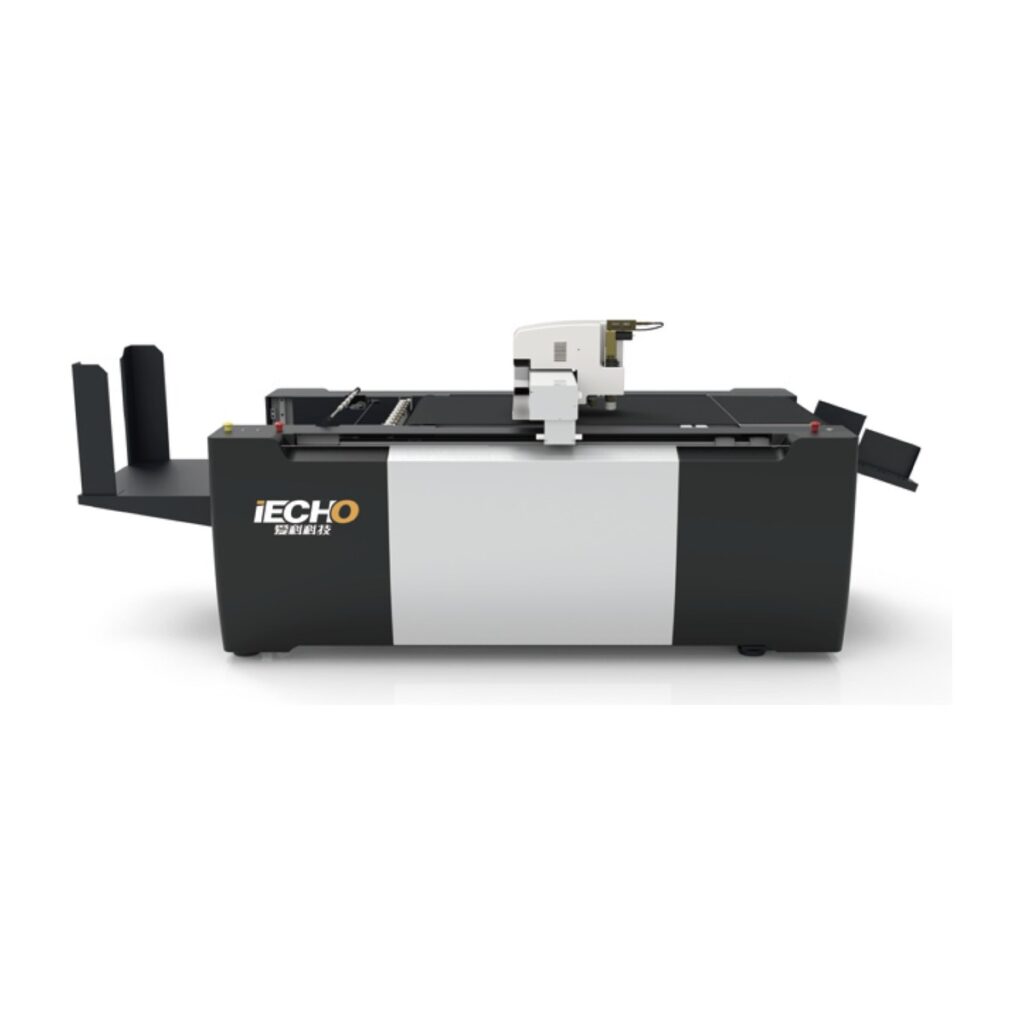

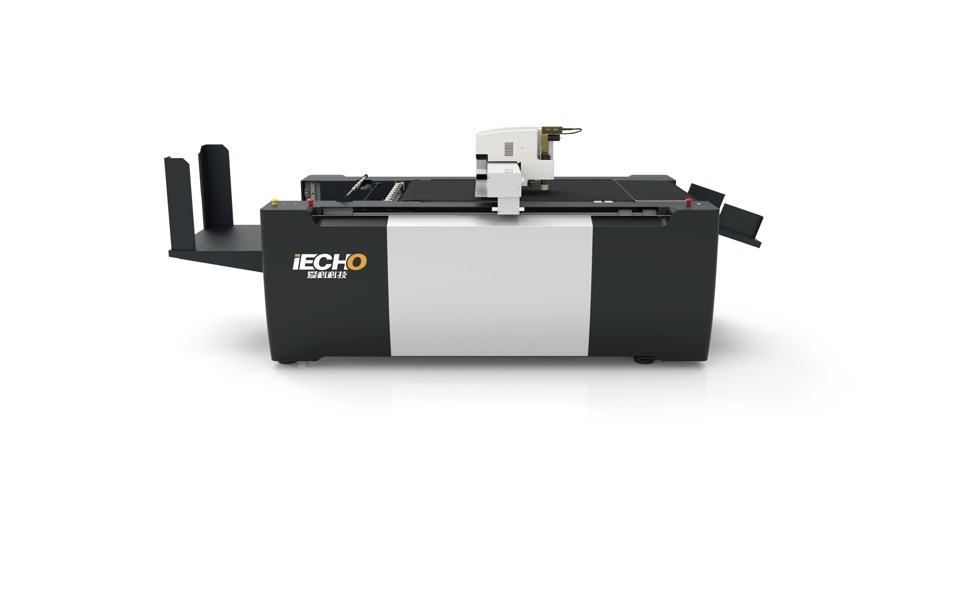

Ploter tnąco-bigujący o polu roboczym 900 x 1200 mm, czyli w formacie A0. Tnie z prędkością 1,2 m/s przy dokładności +/- 0,1 mm i obsługuje materiały do 16 mm grubości - od folii i kartonu po piankę, gumę i płyty kompozytowe. Trzy strefy ssania obsługiwane trzema pompami trzymają materiał równomiernie na całej długości stołu, a stół załadowczy przyjmuje stos o wadze do 360 kg. Oprócz arkuszy maszyna może pracować z roli o szerokości do 120 cm, co przy etykietach i naklejkach winylowych pozwala ciąć w trybie ciągłym, bez zatrzymywania na przekładanie materiału.
Arkusze pobiera układ ssawek, więc nie trzeba stać przy maszynie i podawać materiału ręcznie. Przy krótkich seriach personalizowanych to właśnie ładowanie zjada najwięcej czasu, a nie samo cięcie. Opcjonalnie maszyna przyjmuje podajnik z roli do 120 cm, dzięki czemu tnie w trybie ciągłym.
Na arkuszu drukujesz kod QR, a maszyna sama pobiera przypisany do niego plik i zaczyna ciąć. Operator nie szuka projektu na dysku i nie może wybrać złego - przy kilkudziesięciu różnych zleceniach dziennie to realna różnica w liczbie zmarnowanych arkuszy.
System wizyjny odczytuje znaczniki drukarskie z arkusza i koryguje ścieżkę cięcia pod faktyczne położenie grafiki. Dzięki temu naklejka, etykieta czy pudełko zostają wycięte po krawędzi projektu, nawet jeśli arkusz leży na stole minimalnie przekręcony albo papier lekko się rozciągnął po druku.
Cztery stałe uchwyty mieszczą noże wleczone 0,9 i 1,5 mm, kółko bigujące 1 mm oraz nóż oscylacyjny EOT1. Piąty uchwyt jest uniwersalny - wpinasz w niego nóż aktywny, KISSCUT do nacinania samoprzylepnych, EOT2 albo frez 450 W. Jedno zadanie może więc łączyć cięcie na wylot, bigowanie, nacinanie i frezowanie bez zdejmowania materiału ze stołu.
Zakres 16 mm obejmuje nie tylko papier i folię, ale też piankę, gumę miękką, drewno i płyty kompozytowe. To granica, powyżej której zwykły ploter tnący przestaje wystarczać, a poniżej której nie trzeba jeszcze inwestować w maszynę frezującą.
Podsys dzieli stół na strefy, które włącza się osobno. Gdy tniesz mniejszy arkusz, nie marnujesz mocy pompy na pustą część blatu, a przy pełnym formacie materiał trzyma się równomiernie na całej powierzchni. Sztywne, powyginane arkusze to najczęstsza przyczyna nieudanego cięcia - odpowiednio mocny podsys je prostuje.
Dokładność +/- 0,1 mm przy prędkości 1200 mm na sekundę oznacza, że setny wycięty element wygląda tak samo jak pierwszy. Przy prototypach opakowań liczy się to podwójnie: wykrój musi się złożyć w pudełko bez poprawek, bo inaczej klient dostaje makietę, która nie trzyma kształtu.
Maszyna przyjmuje DXF, PLT, PDF, HPGL, AI, PS, EPS oraz formaty branżowe TSK, BRG, OXF i ISO. Projekt przygotowany w Illustratorze, CorelDRAW albo w programie do konstrukcji opakowań trafia na stół bez konwersji i bez przerysowywania ścieżek.
Nie wiesz, czy potrzebujesz formatu A0, czy wystarczy B1?
Napisz, jakie arkusze wychodzą z Twojej drukarni i czy w zleceniach pojawia się materiał z roli. Jeśli tniesz duże displaye i pracujesz z folią z roli, PK4-0912 z podajnikiem rolowym jest właściwym wyborem. Jeśli zostajesz przy B1, mniejszy i lżejszy PK4-1007 wystarczy i zajmie mniej miejsca. Przygotujemy wycenę obu razem z ratą leasingu.
Tutaj znajdziesz szczegóły katalogu o tym produkcie i innych maszynach.
| Model | iEcho PK4-0912 |
|---|---|
| Typ maszyny | ploter tnąco-bigujący z automatycznym podawaniem arkuszy |
| Efektywny zakres cięcia | 900 x 1200 mm (format A0) |
| Obsługiwane formaty | A0, A1, A2, A3, A4 oraz B1, B2, B3, B5 |
| Maksymalna prędkość cięcia | 1,2 m/s (1200 mm/s) |
| Maksymalna grubość cięcia | 16 mm |
| Dokładność cięcia | +/- 0,1 mm |
| Strefy ssania | 3 obszary obsługiwane 3 pompami |
| Stół załadowczy | maks. 360 kg, wysokość stosu do 400 mm |
| Waga netto | ok. 920 kg |
| Wymiary maszyny | 2850 x 1900 x 1200 mm (bez przedłużacza 2350 x 1900 x 1200 mm) |
| Konfiguracja narzędzi | 4 stałe uchwyty (nóż wleczony 0,9 mm, nóż wleczony 1,5 mm, kółko bigujące 1 mm, oscylacja EOT1) + 1 uniwersalny (nóż aktywny CUT, KISSCUT, EOT2, frez 450 W) |
| Pozycjonowanie | kamera CCD, odczyt znaczników drukarskich |
| Rozpoznawanie zadań | skanowanie kodów QR |
| System podawania | ssawkowy, opcjonalnie podajnik z roli do 120 cm |
| Obsługiwane formaty danych | DXF, PLT, PDF, HPG, HPGL, TSK, BRG, XML, CUT, OXF, ISO, AI, PS, EPS |
| Złącze | USB |
| Ciśnienie powietrza | 0,6 MPa |
| Dostawa, instalacja i szkolenie operatorów | w Państwa zakładzie, w standardzie |
| Serwis | gwarancyjny i pogwarancyjny w całej Polsce, własni technicy |
| Części zamienne | magazyn w Polsce, bez sprowadzania z zagranicy |
Autoryzowany dystrybutor + serwis w PL. Centrum Demonstracyjne w Piasecznie. Dostawa, instalacja i szkolenie w cenie. Termin 2-14 tygodni.
PK4-0912 ma pole 900 x 1200 mm, czyli format A0, trzy strefy ssania obsługiwane trzema pompami i stół załadowczy do 360 kg. PK4-1007 to pole 1000 x 707 mm (format B1), dwie strefy ssania i stół do 260 kg. Do tego tylko PK4-0912 przyjmuje podajnik z roli do 120 cm szerokości. Elektronika, narzędzia, prędkość i dokładność są w obu takie same.
Pozwala ciąć materiał podawany w sposób ciągły, bez zatrzymywania maszyny na przekładanie arkuszy. Przy etykietach i naklejkach winylowych w większych formatach to różnica między pracą na akord a produkcją, która idzie sama. Podajnik jest opcją - dobiera się go, gdy w zleceniach faktycznie pojawia się materiał z roli.
Przy stole o długości 1200 mm jedna pompa nie utrzymałaby równomiernego podciśnienia na całej powierzchni. Trzy niezależne strefy pozwalają włączyć tylko tę część blatu, na której leży materiał, a przy pełnym formacie dają mocniejsze i bardziej równomierne trzymanie. Sztywne, powyginane arkusze - najczęstsza przyczyna nieudanego cięcia - zostają przyciągnięte do stołu na całej długości.
Tak, i przy formacie A0 obejmuje to również duże pudła i displaye, które na mniejszym stole trzeba by dzielić na części. Wykrój jest cięty prosto z pliku, a kółko bigujące robi linie zagięcia w tym samym przebiegu, więc konstrukcja składa się od razu po wycięciu.
To maksymalna grubość dla noża oscylacyjnego - ostrza poruszającego się w górę i w dół z dużą częstotliwością, dzięki czemu przecina miękkie, grube podłoża. Zakres obejmuje piankę, gumę miękką, tekturę falistą wielowarstwową i płyty kompozytowe. Realna granica zależy od twardości materiału, więc przy nietypowym podłożu robimy próbę.
Maszyna zajmuje 2850 x 1900 x 1200 mm, a bez przedłużacza 2350 x 1900 x 1200 mm, i waży około 920 kg. Do tego trzeba doliczyć miejsce na ładowanie stosu i odbiór wyciętych elementów po obu stronach stołu. Rozplanowanie stanowiska ustalamy przed dostawą, w ramach wdrożenia.
Tak. Maszyna wymaga sprężonego powietrza o ciśnieniu 0,6 MPa, którym napędza narzędzia i układ podawania. Parametry sprężarki podajemy przy wycenie, żeby nie okazało się po instalacji, że posiadana jednostka jest za słaba.
Akonda jest autoryzowanym dystrybutorem iEcho i ma ponad 150 zainstalowanych ploterów w kraju. Serwis gwarancyjny i pogwarancyjny prowadzą nasi technicy, a części zamienne, noże i akcesoria mamy w magazynie w Polsce - nie trzeba ich sprowadzać z zagranicy.
