Wykrawa etykiety z rolki prosto z pliku, a w jednym przebiegu laminuje, tnie wzdłużnie, usuwa odpad i nawija gotową produkcję. Etykieta do 330 mm szerokości, cięcie do 15 m/min, dokładność 0,1 mm i do 10 narzędzi w głowicy.
Leave your contact information - we will contact you as soon as possible !

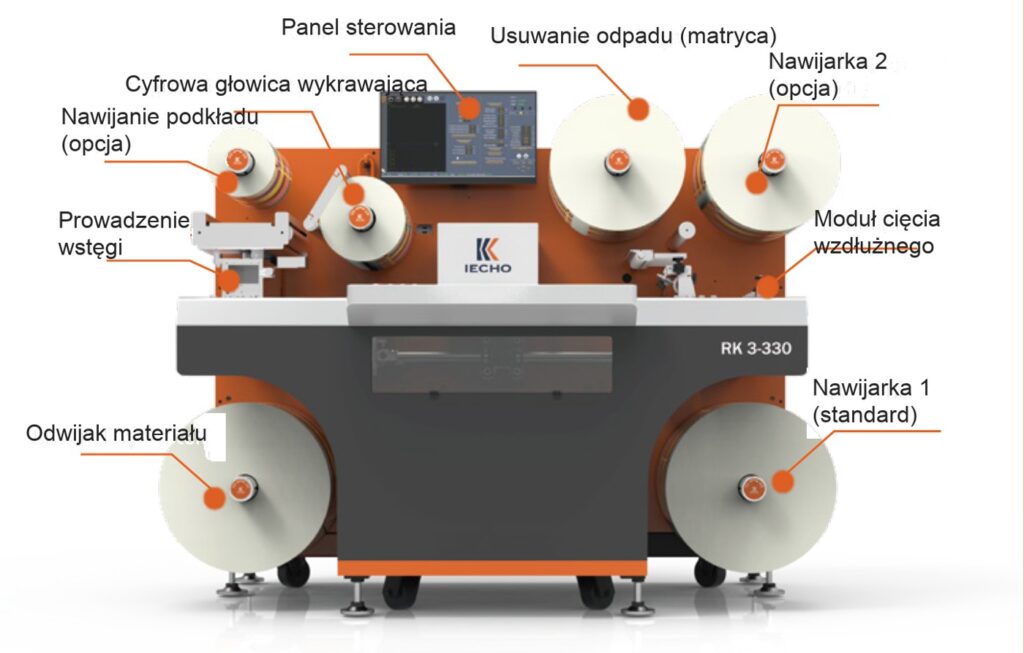

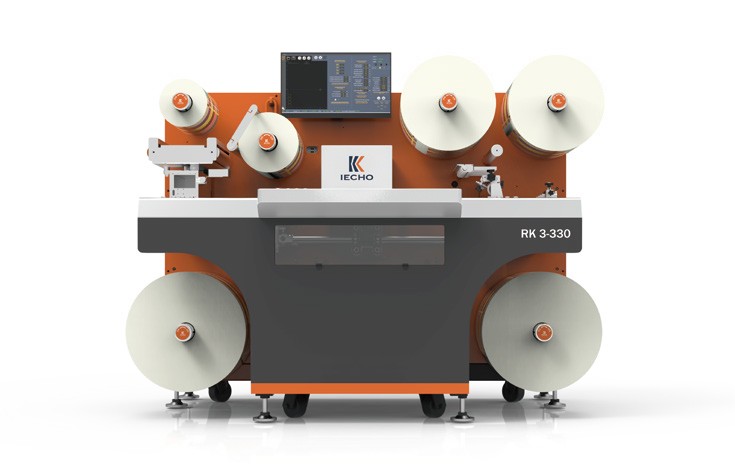

iEcho RK3-330 to cyfrowa wykrawarka rolowa dla drukarni etykiet, która w jednym przebiegu laminuje, wykrawa kształt, tnie wzdłużnie, usuwa odpad i nawija gotową rolkę. Pracuje bez wykrojnika: kontur bierze z pliku PDF, DXF lub PLT, a położenie etykiety odczytuje kamerą CCD ze znacznika. Sterowanie rozdziela pracę między kilka narzędzi w głowicy, dzięki czemu maszyna nadaje się do krótkich serii i dużej liczby indeksów, a nie tylko do jednego długiego nakładu. Maksymalna szerokość etykiety to 330 mm, prędkość cięcia 15 m/min, a dokładność 0.1 mm.
Zmiana zlecenia to wczytanie pliku, a nie wymiana wykrojnika. Maszyna czyta kod QR ze wstęgi i sama przełącza się między zadaniami, więc kilkanaście różnych etykiet na jednej rolce przestaje być problemem organizacyjnym. Etykieta może mieć od 10 do 1000 mm długości.
W standardzie pracuje automatyczne ustawianie narzędzi, opcjonalnie głowica obsługuje do 10 noży. Minimalny rozstaw głowic to 25 mm, więc narzędzia da się ustawić gęsto i wykrawać kilka kolumn równocześnie. Przy okrągłej etykiecie D35 mm test producenta daje 800 sztuk w 48 sekund.
W wyposażeniu standardowym są: laminowanie na zimno bez podkładu, 5 modułów cięcia wzdłużnego, nacinanie półgłębokie i odbiór odpadu z krawędzi. Opcjonalnie dochodzi moduł arkuszujący, druga nawijarka i wózek pomocniczy do materiału. Cięcie wzdłużne pracuje do 60 m/min przy szerokości pasa od 10 do 330 mm.
Odbiór matrycy jest napędzany osobno i zsynchronizowany z odwijakiem oraz nawijakiem. Przy trudnych materiałach można dołożyć podgrzewany moduł usuwania odpadu i kontrolę poprawności odbioru. To najczęstsze miejsce przestoju na maszynach rolowych - tutaj jest nadzorowane, a nie zostawione operatorowi.
Wykrywanie wadliwych etykiet oraz zdalny podgląd pozwalają prowadzić produkcję także na trzeciej zmianie. Sztywna, zintegrowana rama utrzymuje dokładność przy pełnej prędkości: maszyna waży 1300 kg i pracuje z zasilania jednofazowego 220 V przy mocy 2,2 kW.
iEcho RK3-330 przejmuje całą obróbkę etykiety po druku: laminowanie, wykrawanie, cięcie wzdłużne, usuwanie odpadu i nawijanie. Zamiast planować produkcję wokół dostępności wykrojników, planujesz ją wokół terminów klientów.
W katalogu Akonda 2026 znajdziesz pełną specyfikację RK3-330 oraz pozostałe maszyny do etykiet, druku i wykańczania: wycinarki laserowe, plotery tnące, gilotyny, foliarki i linie introligatorskie.
Tutaj znajdziesz szczegóły katalogu o tym produkcie i innych maszynach.
| Model | RK3-330 |
|---|---|
| Rodzaj wykrawania | cyfrowe nożem, bez wykrojnika |
| Maksymalna szerokość materiału | 350 mm |
| Maksymalna szerokość etykiety | 330 mm |
| Długość etykiety | 10 - 1000 mm |
| Maksymalna średnica rolki | 500 mm |
| Maximum cutting speed | 15 m/min |
| Cutting accuracy | 0.1 mm |
| Minimalny rozstaw głowic | 25 mm |
| Positioning | odczyt znacznika kamerą CCD |
| Obsługiwane formaty plików | PDF, DXF, PLT |
| Liczba noży do cięcia wzdłużnego | 5 - 15 |
| Szerokość cięcia wzdłużnego | 10 - 330 mm |
| Maksymalna prędkość cięcia wzdłużnego | 60 m/min |
| Wymiary (dł. x szer. x wys.) | 1800 x 1130 x 1580 mm |
| Masa | 1300 kg |
| Power supply | jednofazowe AC 220 V |
| Moc znamionowa | 2,2 kW |
| Standard equipment | automatyczne ustawianie narzędzi, komputer przemysłowy, automatyczne nawijanie, automatyczne usuwanie odpadu, laminowanie na zimno, 5 modułów cięcia wzdłużnego, nacinanie półgłębokie, odbiór odpadu z krawędzi |
| Wyposażenie opcjonalne | do 10 narzędzi w głowicy, kontrola usuwania odpadu, podgrzewany moduł odpadu, laminowanie z nawijaniem podkładu, moduł arkuszujący, druga nawijarka, wózek do materiału |
| Dostawa, instalacja i szkolenie operatorów | w standardzie |
| Service | własni technicy w całej Polsce |
| Części zamienne i materiały eksploatacyjne | magazyn w Polsce |
Autoryzowany dystrybutor + serwis w PL. Centrum Demonstracyjne w Piasecznie. Dostawa, instalacja i szkolenie w cenie. Termin 2-14 tygodni.
RK2-380 obsługuje szerszą wstęgę - etykieta może mieć do 380 mm. RK3-330 to nowsza konstrukcja nastawiona na krótkie serie: pozycjonuje kamerą CCD zamiast odczytu paska koloru, przyjmuje do 10 narzędzi zamiast czterech, tnie wzdłużnie do 60 m/min, obsługuje etykiety już od 10 mm długości i sam przełącza zadania po kodzie QR. Do szerokich etykiet w długich nakładach sensowniejszy bywa RK2-380, do wielu indeksów i krótkich serii - RK3-330.
RK3-330 wykrawa nożem, LCT2 wiązką lasera. Nóż jest szybszy przy typowych, powtarzalnych kształtach i tańszy w eksploatacji na papierze. Laser wygrywa tam, gdzie liczy się bardzo drobny detal albo materiał tępiący ostrze, na przykład folie metalizowane. Wiele drukarń etykiet stawia obie maszyny obok siebie i kieruje zlecenia zależnie od materiału.
Z testów wydajności producenta, przy wstędze 301 mm i partii 800 sztuk: etykieta okrągła D35 mm schodzi w 48 sekund, prostokąt 35 x 35 mm w 56 sekund, prostokąt 100 x 35 mm w 68 sekund, a 90 x 30 mm z zaokrągleniem R15 w 73 sekundy. Realne tempo zależy od układu etykiet na wstędze i liczby użytych narzędzi.
Odbiór odpadu jest napędzany osobno i zsynchronizowany z resztą linii, dzięki czemu siatka nie jest szarpana. Przy materiałach trudnych w odbiorze można dołożyć podgrzewany moduł usuwania odpadu oraz kontrolę poprawności odbioru, która zatrzymuje maszynę, zanim odpad wejdzie w nawijaną rolkę.
Tak, w takim zakresie, na jaki pozwala organizacja pracy. Maszyna wykrywa wadliwe etykiety i udostępnia zdalny podgląd, więc jedna osoba może nadzorować kilka urządzeń albo prowadzić produkcję na nocnej zmianie. Załadunek rolek i wymiana narzędzi pozostają czynnościami ręcznymi.
Nie. Kontur wczytuje się jako plik PDF, DXF lub PLT, a maszyna sama pozycjonuje cięcie po znaczniku odczytanym kamerą CCD. Znika koszt narzędzia, czas oczekiwania na jego wykonanie i miejsce w magazynie - dlatego RK3-330 opłaca się przy dużej liczbie krótkich serii.
Gabaryt to 1800 x 1130 x 1580 mm, masa 1300 kg, zasilanie jednofazowe AC 220 V, moc znamionowa 2,2 kW. Trzeba przewidzieć dojście z obu stron do wymiany rolek i obsługi odpadu. Warunki posadowienia sprawdzamy z Twoim działem technicznym przed dostawą.
Dostawa, instalacja i szkolenie operatorów są w standardzie. Serwis prowadzimy własnymi technikami w całej Polsce, a części zamienne i materiały eksploatacyjne trzymamy w magazynie w Polsce. Maszynę można sfinansować leasingiem - kalkulację przygotowujemy razem z ofertą.
