Ploter nożowy, laser czy frezarka CNC – co wybrać do reklamy i opakowań

Kto zaczyna szukać maszyny do cięcia, szybko trafia na trzy obozy. Na forach CNC wszyscy polecają frezarkę, sprzedawcy laserów pokazują filmy z plexi o krawędzi jak szkło, a producenci ploterów tnących mówią o kartonie i opakowaniach. Każdy ma trochę racji, bo każda z tych maszyn jest najlepsza w czymś innym.

Problem polega na tym, że porównuje się je zwykle po cenie i po polu roboczym. A to są parametry drugorzędne. Pierwsze pytanie brzmi: jakie materiały będziesz ciąć przez większość czasu. Maszyna, która świetnie tnie plexi, może być bezużyteczna przy tekturze falistej. I odwrotnie.

W tym tekście porównuję trzy technologie od strony praktyki: jak działają, jaką zostawiają krawędź, co czym ciąć, ile kosztuje ich utrzymanie i kiedy warto połączyć dwie w jednej maszynie. Uczciwie zaznaczam na starcie: w Akondzie sprzedajemy plotery nożowe iECHO, także z modułami frezującymi, oraz laserową wycinarkę do etykiet. Stołowego lasera do plexi i drewna nie mamy w ofercie, co nie zmienia faktu, że w kilku zastosowaniach to on jest najlepszym wyborem. Powiem, w których.

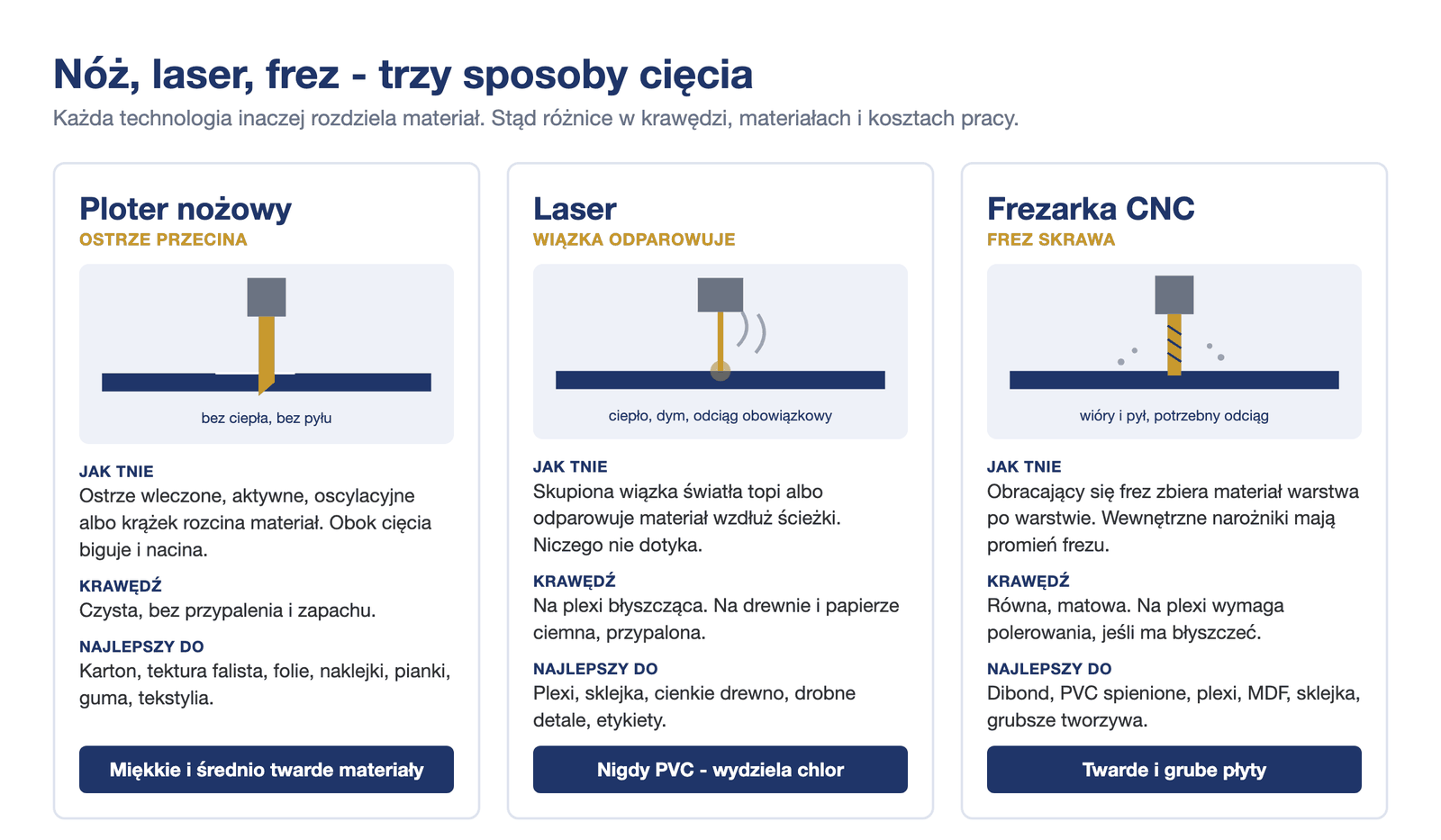

Jak działają ploter nożowy, laser i frezarka CNC

Wszystkie trzy maszyny działają podobnie od strony obsługi: projekt przygotowujesz w programie graficznym albo w programie do konstrukcji opakowań, zapisujesz ścieżkę cięcia, a głowica prowadzi narzędzie po tej ścieżce nad płaskim stołem. Różnica jest w tym, czym ta głowica rozdziela materiał.

Ploter nożowy – kiedy nóż wygrywa

Ploter nożowy (nazywany też ploterem tnącym albo stołem tnącym) tnie ostrzem. Nie ma tu ciepła ani wiórów: ostrze po prostu rozcina materiał, a stół z podsysem trzyma arkusz płasko. W jednej głowicy może pracować kilka narzędzi, każde do innego zadania:

• nóż wleczony – nie ma własnego napędu. Głowica go ciągnie, a ostrze samo ustawia się zgodnie z kierunkiem ciągnięcia. Do cienkich materiałów: papier, karton, folia,
• nóż aktywny – ma własny napęd, a silnik ustawia ostrze w kierunku natarcia zapisanym w pliku. Dzięki temu lepiej radzi sobie z grubszą tekturą i foliami, bo nie musi się „doustawiać” w materiale,
• nóż oscylacyjny – ostrze drga w górę i w dół jak w wyrzynarce, dzięki czemu tnie grubszą tekturę falistą, pianki i gumę,
• kiss cut – nacina samą naklejkę, bez przecinania podkładu,
• narzędzie bigujące – wgniata linię zgięcia, żeby karton ładnie się złożył,
• V-cut – tnie pod kątem, na przykład 45 stopni, co pozwala składać bryły z płyt piankowych i tektury plastra miodu,
• krążek tnący – obracający się nóż do tkanin, także kilku warstw naraz.

Największa przewaga noża to krawędź bez śladu obróbki. Karton nie jest przypalony, tkanina nie jest nadtopiona, pianka nie śmierdzi. Druga przewaga: ploter nożowy w jednym przejściu tnie i biguje, więc z arkusza tektury od razu wychodzi rozkładówka pudełka gotowa do złożenia. Laser i frez bigować nie potrafią.

Uczciwie o drugiej stronie: nóż nie przetnie twardych, sztywnych płyt. Dibond, plexi, MDF czy grube PVC spienione potrzebują frezu. Ostrza są też materiałem eksploatacyjnym – tępią się, szczególnie na materiałach ściernych, i trzeba je regularnie wymieniać.

Typowy przykład to iEcho PK4-1007: pole robocze 1000 x 707 mm, cięcie z prędkością 1,2 m/s z dokładnością ±0,1 mm, automatyczne pobieranie arkuszy ze stosu i kamera, która prowadzi nóż po obrysie wydruku. Tnie materiały do 16 mm grubości, a w uniwersalnym uchwycie można zamontować frez 450 W do twardszych materiałów.

Laser – kiedy wiązka wygrywa

Laser tnie skupioną wiązką światła, która w punkcie styku topi albo odparowuje materiał. Do cięcia materiałów niemetalowych, takich jak plexi, drewno, papier czy tkaniny, używa się zwykle laserów CO2. Do metali stosuje się inne lasery, światłowodowe, ale to już osobny świat maszyn i w tym tekście go pomijam.

Laser ma dwie przewagi, których żadna inna technologia nie da w tej samej formie:

• Krawędź plexi. Wiązka topi akryl, a stopiona krawędź zastyga gładka i błyszcząca. Po frezie ta sama krawędź jest matowa i jeśli ma błyszczeć, trzeba ją dodatkowo polerować. Przy literach przestrzennych, displayach i elementach podświetlanych to realna różnica w robociźnie.
• Drobne detale. Wiązka jest bardzo cienka i niczego nie dotyka, więc wycina ażurowe wzory i wąskie mostki, których frez nie zrobi przez swoją średnicę, a nóż może porwać.

Ale powiem też, kiedy go nie kupować. Laser to ciepło, a ciepło zostawia ślady:

• Papier, karton i drewno mają ciemną, przypaloną krawędź. Na sklejce to bywa efekt zamierzony, na białym pudełku kosmetycznym – wada.
• PVC nie wolno ciąć laserem. Podczas cięcia wydziela się chlor i chlorowodór, które są szkodliwe dla ludzi i niszczą samą maszynę. To wyklucza popularne w reklamie płyty PVC spienionego i wiele folii winylowych.
• Dym i zapach. Laser bez sprawnego odciągu i filtracji nie nadaje się do pracy w pomieszczeniu z ludźmi.
• Brak bigowania. Laser może naciąć linię zgięcia, ale nie wgniecie jej jak narzędzie bigujące, więc przy opakowaniach z kartonu ploter nożowy robi to lepiej.

Frezarka CNC – kiedy frez wygrywa

Frezarka CNC (w reklamie często nazywana ploterem frezującym) tnie obracającym się narzędziem, frezem, które z dużą prędkością zbiera materiał wzdłuż ścieżki. To jedyna z trzech technologii, która bez problemu radzi sobie z twardymi i grubymi płytami: dibondem, PVC spienionym, MDF, sklejką i plexi. Frez potrafi też wyfrezować rowek zamiast cięcia na wylot, dzięki czemu płytę dibond można potem zgiąć w kasetony i obudowy.

Ograniczenia frezarki wynikają z tego, że narzędzie ma średnicę:

• wewnętrzne narożniki są zaokrąglone – promieniem równym promieniowi frezu, więc ostrego wewnętrznego kąta nie da się wyciąć,
• pył i wióry – potrzebny jest odciąg, a przy MDF także ochrona przed pyłem,
• miękkie i cienkie materiały – karton, folia czy tkanina uciekają przed frezem i szarpią się, więc tu frezarka przegrywa z nożem,
• frezy się zużywają – szczególnie na tworzywach i kompozytach, a stępiony frez topi plastik zamiast go ciąć.

Który materiał czym ciąć

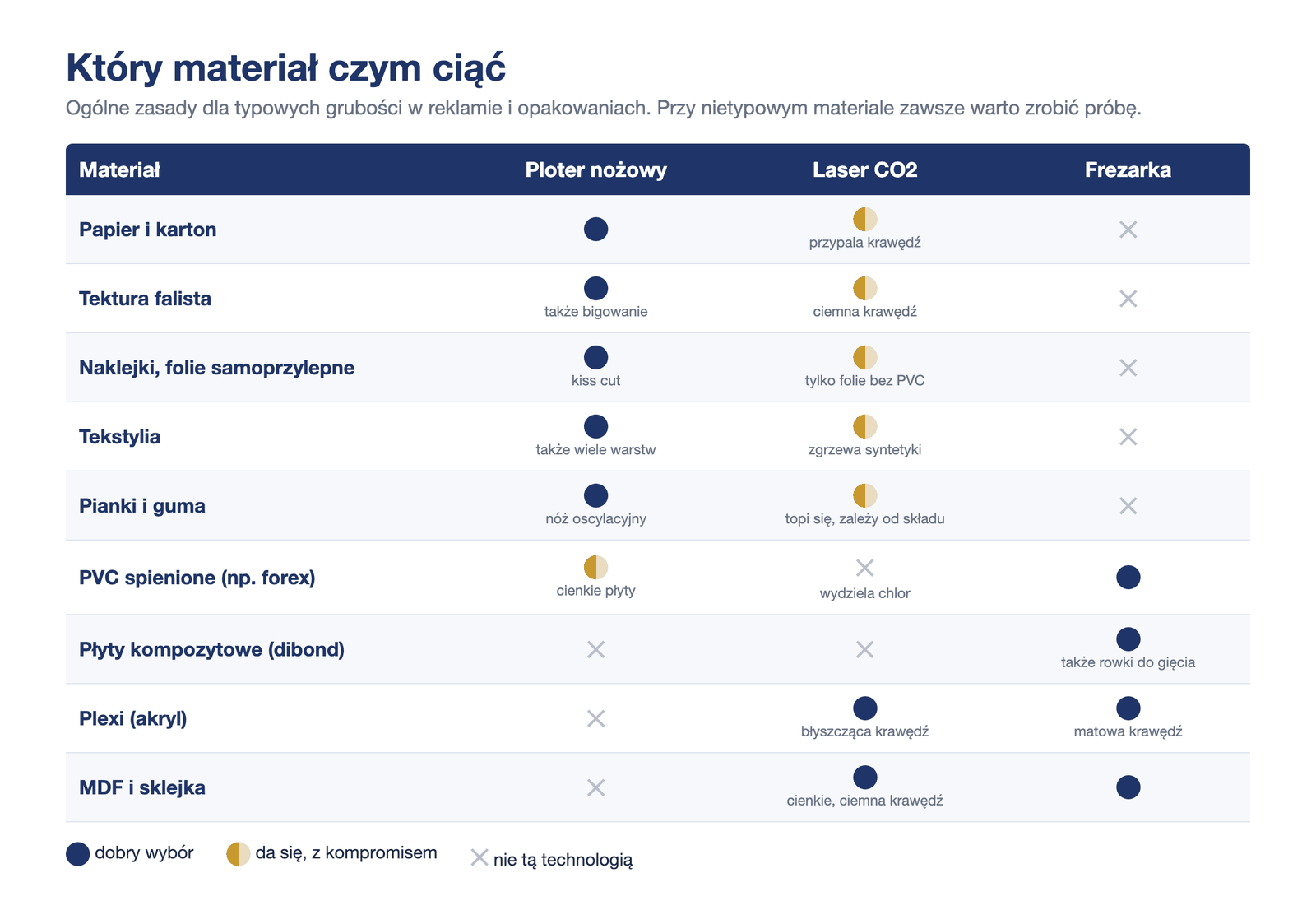

Poniższa tabela to ogólne zasady dla typowych grubości spotykanych w reklamie i opakowaniach. Konkretne maszyny mają swoje granice grubości i mocy, więc przy nietypowym materiale zawsze warto zrobić próbę.

Z tabeli wynika prosty podział. Opakowania, naklejki, tekstylia, pianki to teren noża. Twarde płyty reklamowe to teren frezu. Laser wygrywa wyraźnie w dwóch miejscach: plexi, gdy krawędź ma błyszczeć bez polerowania, oraz cienkie drewno i sklejka z drobnymi detalami.

Koszty eksploatacji i bezpieczeństwo

Cena zakupu to tylko część rachunku. Każda technologia ma inne koszty codziennej pracy:

Laser wymaga tu największej dyscypliny. Zabrudzona soczewka czy lustro szybko obniżają jakość cięcia, a pozostawienie pracującej maszyny bez nadzoru przy materiałach łatwopalnych to realne ryzyko pożaru. Ploter nożowy jest pod tym względem najmniej kłopotliwy.

Ploter nożowy z frezarką – jedna maszyna zamiast dwóch

W praktyce wiele pracowni reklamowych i firm opakowaniowych potrzebuje zarówno noża, jak i frezu. Rano tną kartonowe displaye i naklejki, po południu dibond i PVC spienione na tablice. Kupowanie dwóch maszyn oznacza dwa stoły, dwa programy i przenoszenie zleceń między nimi.

Dlatego duże plotery nożowe stołowe mają moduły frezujące montowane obok noży w tej samej belce. Jedno zadanie może łączyć cięcie, bigowanie i frezowanie, bez zdejmowania materiału ze stołu.

• iEcho BK4 – trzy głowice narzędziowe, cięcie do 1,5 m/s. Można w nim zamontować narzędzie frezujące 0,4 kW do materiałów do 20 mm (plexi, MDF, dibond, aluminium) albo frezarkę 1,8 kW z automatyczną zmianą narzędzi, tnącą do 50 mm.
• iEcho TK4S – duże formaty i modułowa budowa: podajniki z rolki, arkuszy i płyt, opcja dwóch belek, frezarka 1,8 kW z automatyczną wymianą narzędzi.
• iEcho PK4-1007 – format B1 z automatycznym podawaniem arkuszy i frezem 450 W w uniwersalnym uchwycie, dla drukarni, które tną głównie karton i naklejki, a twarde materiały tylko od czasu do czasu.

Uczciwie: ploter z modułem frezującym nie zastąpi ciężkiej frezarki przemysłowej przy grubych płytach i obróbce przez cały dzień. Jeśli frezowanie to 90 procent Twojej pracy, a nóż jest dodatkiem, kup frezarkę. Jeśli proporcje są odwrotne albo mniej więcej równe, hybryda zwykle wychodzi korzystniej.

Etykiety z roli – osobny przypadek

Przy etykietach samoprzylepnych w roli wybór wygląda inaczej, bo liczy się praca ciągła: odwijanie, cięcie, usuwanie odpadu i nawijanie w jednym przebiegu. Tu też konkurują nóż i laser.

Wykrawarka cyfrowa iEcho RK3-330 tnie etykiety nożami prowadzonymi z pliku: do 330 mm szerokości, do 15 m/min, z dokładnością 0,1 mm. Wycinarka laserowa iEcho LCT2 robi to wiązką lasera 300 W na szerokości 350 mm. Laser wygrywa przy materiałach, które szybko tępią ostrze, takich jak folie metalizowane, oraz przy bardzo drobnych detalach. Nóż wygrywa prostotą obsługi i brakiem dymu. Obie maszyny eliminują wykrojniki, więc nowy kształt etykiety to nowy plik, a nie nowe narzędzie.

Jak wybrać – cztery pytania

1. Jakie materiały tniesz przez 80 procent czasu? Nie te, które mogą się kiedyś trafić, tylko te z faktur z ostatnich miesięcy. To one wybierają technologię.
2. Czy robisz opakowania? Jeśli tak, potrzebujesz bigowania, a to umie tylko ploter nożowy.
3. Ile w Twoich zleceniach jest PVC? Dużo PVC spienionego i folii winylowych wyklucza laser.
4. Czy krawędź plexi musi błyszczeć prosto z maszyny? Jeśli tak i robisz to często, laser zaoszczędzi Ci polerowania. Jeśli plexi to margines, frez plus polerowanie wystarczy.

Moja szczera opinia

Najczęstszy błąd, jaki widzę, to kupowanie maszyny pod najbardziej efektowne zlecenie, a nie pod najczęstsze. Ktoś widzi na targach laser tnący ażurową plexi, kupuje go, a potem 70 procent pracy to kartonowe displaye i naklejki z folii winylowej, których laser albo nie powinien ciąć, albo tnie gorzej niż nóż.

Jeśli jesteś drukarnią albo firmą opakowaniową, zacznij od plotera nożowego. Jeśli jesteś pracownią reklamową, która obok kartonu i folii tnie też dibond i PVC spienione, szukaj plotera nożowego z modułem frezującym. Laser kupuj wtedy, gdy Twoja praca to przede wszystkim plexi, sklejka i grawerowanie – i mówię to, choć stołowego lasera nie mamy w ofercie.

Najpewniejszy sposób, żeby się nie pomylić, to przetestować cięcie na własnym materiale. W naszym showroomie w Piasecznie możesz umówić się na próbę na ploterach iEcho i zobaczyć krawędź na swoich materiałach, zanim podejmiesz decyzję.

Jeśli chcesz poczytać więcej o samych ploterach, zajrzyj do tekstu o rodzajach ploterów tnących albo o tym, do czego w praktyce służą plotery tnące. Przykład konkretnego zastosowania znajdziesz we wpisie o wycinaniu uszczelek z pliku.

Najczęstsze pytania

Czym różni się ploter nożowy od lasera?

Ploter nożowy rozcina materiał ostrzem, bez ciepła, więc krawędź jest czysta, a maszyna nie dymi. Laser topi i odparowuje materiał wiązką światła, dzięki czemu wycina bardzo drobne detale i daje błyszczącą krawędź na plexi, ale przypala papier i drewno i nie może ciąć PVC. Ploter nożowy potrafi dodatkowo bigować, czego laser nie robi.

Czy ploter frezujący i frezarka CNC to to samo?

W reklamie i poligrafii te nazwy są zwykle używane zamiennie i oznaczają maszynę bramową, która tnie płyty obracającym się frezem. W obróbce metali frezarką CNC nazywa się zwykle sztywniejsze i cięższe maszyny do precyzyjnej obróbki, ale to już inna kategoria urządzeń.

Dlaczego nie można ciąć PVC laserem?

Podczas cięcia laserem PVC wydziela chlor i chlorowodór. Są szkodliwe dla zdrowia, a w połączeniu z wilgocią tworzą kwas, który powoduje korozję elementów maszyny i optyki. Dotyczy to płyt PVC spienionego, takich jak forex, oraz wielu folii winylowych.

Czym najlepiej ciąć plexi?

Laserem albo frezarką. Laser zostawia gładką, błyszczącą krawędź bez dodatkowej obróbki. Frez zostawia krawędź matową, którą trzeba wypolerować, jeśli ma błyszczeć, za to lepiej radzi sobie z grubszymi płytami. Ploter nożowy do plexi się nie nadaje.

Czy ploter nożowy potnie dibond?

Sam nóż – nie, bo dibond ma aluminiowe okładziny. Ploter stołowy z modułem frezującym już tak: na przykład w iEcho BK4 i TK4S można zamontować frezarkę, która tnie dibond na wylot i frezuje rowki do jego gięcia.

Co wybrać do produkcji opakowań z tektury?

Ploter nożowy. Tnie tekturę litą i falistą, a w tym samym przejściu wykonuje bigi, czyli linie zgięcia, dzięki którym pudełko składa się równo i nie pęka. Laser przypala krawędź tektury i nie biguje, a frezarka nie radzi sobie z cienkim, miękkim materiałem.
