Wycina prototypy opakowań i krótkie serie prosto z pliku, więc nie zamawiasz wykrojnika i nie czekasz na jego wykonanie. Pole B1 1000×707 mm, cięcie do 16 mm, kamera CCD i pięć narzędzi w jednej maszynie.
Zostaw swoje dane kontaktowe – skontaktujemy się z Tobą jak najszybciej !

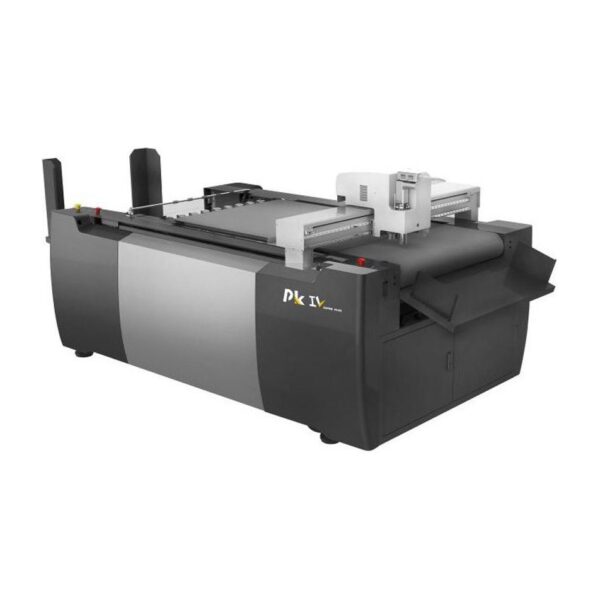

Ploter tnąco-bigujący o polu roboczym 1000 x 707 mm, czyli w pełnym formacie B1. Tnie z prędkością 1,2 m/s przy dokładności +/- 0,1 mm i radzi sobie z materiałami do 16 mm grubości - od folii i kartonu po piankę, gumę i płyty kompozytowe. Arkusze pobiera układ ssawek, kamera CCD prowadzi nóż po obrysie wydruku, a skaner kodów QR sam pobiera właściwy plik cięcia. W pięciu uchwytach narzędziowych mieszczą się noże wleczone, kółko bigujące, nóż oscylacyjny, KISSCUT i frez 450 W, więc jedno zadanie może łączyć cięcie, bigowanie, nacinanie i frezowanie bez zdejmowania materiału ze stołu.
Arkusze pobiera układ ssawek, więc nie trzeba stać przy maszynie i podawać materiału ręcznie. Przy krótkich seriach personalizowanych to właśnie ładowanie zjada najwięcej czasu, a nie samo cięcie. Opcjonalnie dostępny jest też podajnik z roli do produkcji etykiet i naklejek winylowych.
Na arkuszu drukujesz kod QR, a maszyna sama pobiera przypisany do niego plik i zaczyna ciąć. Operator nie szuka projektu na dysku i nie może wybrać złego - przy kilkudziesięciu różnych zleceniach dziennie to realna różnica w liczbie zmarnowanych arkuszy.
System wizyjny odczytuje znaczniki drukarskie z arkusza i koryguje ścieżkę cięcia pod faktyczne położenie grafiki. Dzięki temu naklejka, etykieta czy pudełko zostają wycięte po krawędzi projektu, nawet jeśli arkusz leży na stole minimalnie przekręcony albo papier lekko się rozciągnął po druku.
Cztery stałe uchwyty mieszczą noże wleczone 0,9 i 1,5 mm, kółko bigujące 1 mm oraz nóż oscylacyjny EOT1. Piąty uchwyt jest uniwersalny - wpinasz w niego nóż aktywny, KISSCUT do nacinania samoprzylepnych, EOT2 albo frez 450 W. Jedno zadanie może więc łączyć cięcie na wylot, bigowanie, nacinanie i frezowanie bez zdejmowania materiału ze stołu.
Zakres 16 mm obejmuje nie tylko papier i folię, ale też piankę, gumę miękką, drewno i płyty kompozytowe. To granica, powyżej której zwykły ploter tnący przestaje wystarczać, a poniżej której nie trzeba jeszcze inwestować w maszynę frezującą.
Podsys dzieli stół na strefy, które włącza się osobno. Gdy tniesz mniejszy arkusz, nie marnujesz mocy pompy na pustą część blatu, a przy pełnym formacie materiał trzyma się równomiernie na całej powierzchni. Sztywne, powyginane arkusze to najczęstsza przyczyna nieudanego cięcia - odpowiednio mocny podsys je prostuje.
Dokładność +/- 0,1 mm przy prędkości 1200 mm na sekundę oznacza, że setny wycięty element wygląda tak samo jak pierwszy. Przy prototypach opakowań liczy się to podwójnie: wykrój musi się złożyć w pudełko bez poprawek, bo inaczej klient dostaje makietę, która nie trzyma kształtu.
Maszyna przyjmuje DXF, PLT, PDF, HPGL, AI, PS, EPS oraz formaty branżowe TSK, BRG, OXF i ISO. Projekt przygotowany w Illustratorze, CorelDRAW albo w programie do konstrukcji opakowań trafia na stół bez konwersji i bez przerysowywania ścieżek.
Nie wiesz, czy wybrać format B1, czy większy A0?
Napisz, jakie arkusze wychodzą z Twojej drukarni i czy pracujesz też z materiałem z roli. Jeśli tniesz głównie B1 i mniejsze, PK4-1007 wystarczy i zajmie mniej miejsca. Jeśli w grę wchodzą arkusze A0 albo folia z roli, sensowniejszy będzie PK4-0912. Przygotujemy wycenę obu razem z ratą leasingu. W katalogu znajdziesz całą serię iEcho PK i plotery stołowe 365bind.
Tutaj znajdziesz szczegóły katalogu o tym produkcie i innych maszynach.
| Model | iEcho PK4-1007 |
|---|---|
| Typ maszyny | ploter tnąco-bigujący z automatycznym podawaniem arkuszy |
| Efektywny zakres cięcia | 1000 x 707 mm (format B1) |
| Obsługiwane formaty | A1, A2, A3, A4 oraz B1, B2, B3, B4 |
| Maksymalna prędkość cięcia | 1,2 m/s (1200 mm/s) |
| Maksymalna grubość cięcia | 16 mm |
| Dokładność cięcia | +/- 0,1 mm |
| Strefy ssania | 2 obszary |
| Stół załadowczy | maks. 260 kg, wysokość stosu do 400 mm |
| Waga netto | 700 kg |
| Konfiguracja narzędzi | 4 stałe uchwyty (nóż wleczony 0,9 mm, nóż wleczony 1,5 mm, kółko bigujące 1 mm, oscylacja EOT1) + 1 uniwersalny (nóż aktywny CUT, KISSCUT, EOT2, frez 450 W) |
| Pozycjonowanie | kamera CCD, odczyt znaczników drukarskich |
| Rozpoznawanie zadań | skanowanie kodów QR |
| System podawania | ssawkowy, opcjonalnie podajnik z roli |
| Obsługiwane formaty danych | DXF, PLT, PDF, HPG, HPGL, TSK, BRG, XML, CUT, OXF, ISO, AI, PS, EPS |
| Złącze | USB |
| Ciśnienie powietrza | 0,6 MPa |
| Temperatura pracy | 0 - 40 °C |
| Wilgotność pracy | 20 - 80% RH |
| Dostawa, instalacja i szkolenie operatorów | w Państwa zakładzie, w standardzie |
| Serwis | gwarancyjny i pogwarancyjny w całej Polsce, własni technicy |
| Części zamienne | magazyn w Polsce, bez sprowadzania z zagranicy |
Autoryzowany dystrybutor + serwis w PL. Centrum Demonstracyjne w Piasecznie. Dostawa, instalacja i szkolenie w cenie. Termin 2-14 tygodni.
Różnica jest w stole i w podsysie. PK4-1007 ma pole 1000 x 707 mm, czyli pełny format B1, dwie strefy ssania i waży 700 kg. PK4-0912 ma pole 900 x 1200 mm (format A0), trzy strefy ssania obsługiwane trzema pompami, waży około 920 kg i przyjmuje podajnik z roli do 120 cm szerokości. Elektronika, narzędzia, prędkość i dokładność są takie same - wybór sprowadza się do formatu, jaki najczęściej tniesz.
Tak i to jest jego główne zastosowanie. Wykrój jest cięty prosto z pliku, więc nie zamawiasz wykrojnika i nie czekasz na jego wykonanie. Kółko bigujące robi linie zagięcia w tym samym przebiegu, dzięki czemu pudełko składa się od razu po wycięciu. Przy krótkich seriach oznacza to koszt niższy o cenę narzędzia i termin liczony w godzinach zamiast w dniach.
To maksymalna grubość materiału dla noża oscylacyjnego - ostrza, które porusza się w górę i w dół z dużą częstotliwością i dzięki temu przecina miękkie, grube podłoża. Zakres obejmuje piankę, gumę miękką, tekturę falistą wielowarstwową i płyty kompozytowe. Realna granica zależy od twardości materiału, więc przy nietypowym podłożu robimy próbę.
Do nacinania materiałów samoprzylepnych na wylot warstwy wierzchniej, ale bez przecinania podkładu. Tak powstają arkusze naklejek, które klient odrywa pojedynczo. Bez tego narzędzia trzeba by ciąć na wylot i naklejki rozsypywałyby się po stole.
Tak. Maszyna wymaga sprężonego powietrza o ciśnieniu 0,6 MPa - napędza nim narzędzia i układ podawania. Sprężarkę dobiera się do maszyny; podpowiadamy parametry przy wycenie, żeby nie okazało się po instalacji, że posiadana jednostka jest za słaba.
DXF, PLT, PDF, HPG, HPGL, TSK, BRG, XML, CUT, OXF, ISO, AI, PS i EPS. W praktyce oznacza to, że projekt z Adobe Illustratora, CorelDRAW albo z programu do konstrukcji opakowań trafia na stół bez konwersji i bez przerysowywania ścieżek.
Ploter waży 700 kg, więc potrzebuje stabilnego podłoża, a wokół stołu trzeba zostawić miejsce na ładowanie stosu i odbiór wyciętych elementów. Warunki pracy to 0 - 40 °C i wilgotność 20 - 80%. Rozplanowanie stanowiska ustalamy przed dostawą, w ramach wdrożenia.
Akonda jest autoryzowanym dystrybutorem iEcho i ma ponad 150 zainstalowanych ploterów w kraju. Serwis gwarancyjny i pogwarancyjny prowadzą nasi technicy, a części zamienne, noże i akcesoria mamy w magazynie w Polsce - nie trzeba ich sprowadzać z zagranicy.
