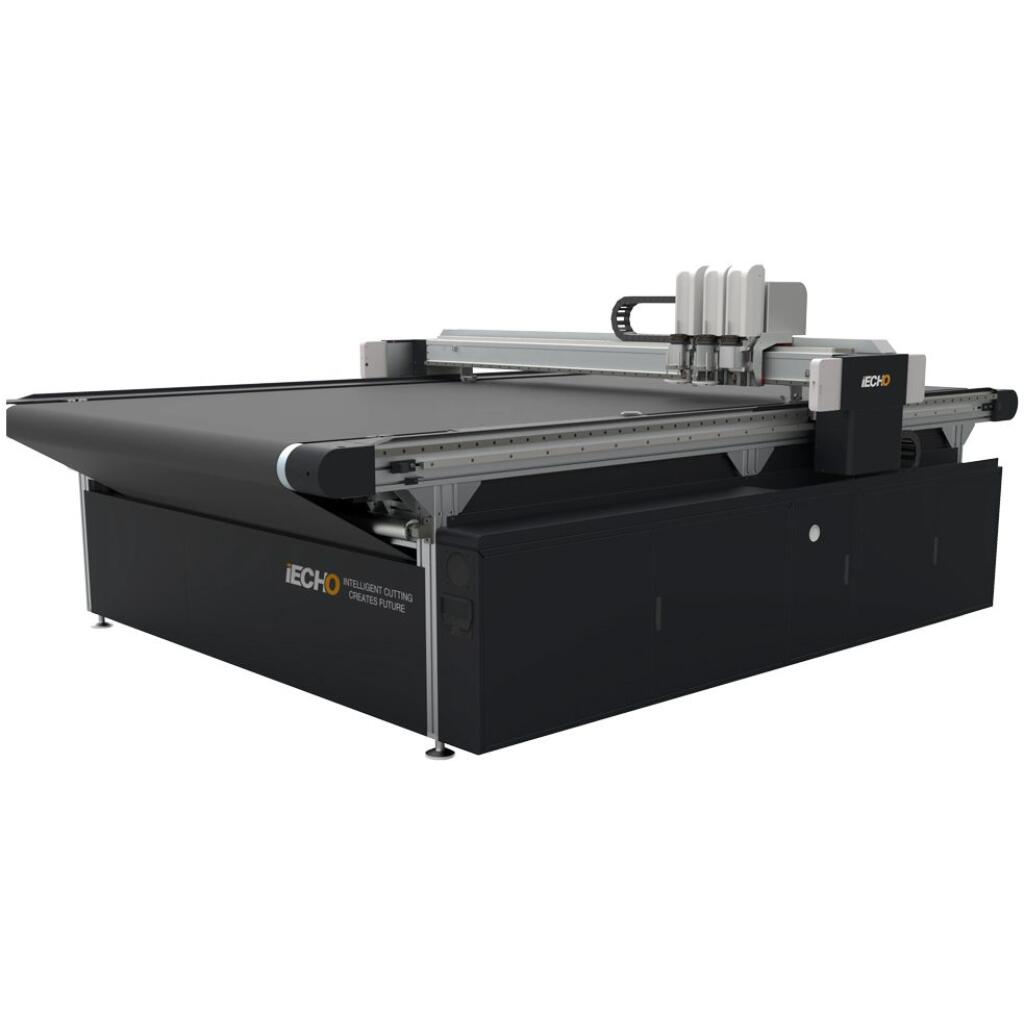

Ploter tnący iECHO TK4S – najbardziej wszechstronny ploter na rynku
Ploter tnący iECHO TK4S to zaawansowane narzędzie do precyzyjnego cięcia i bigowania, dedykowane dla przemysłów takich jak opakowania, reklama, tekstylia, druk, kompozyty, automotive, produkcja uszczelek, wypełniaczy, pianek, galanterii. Dzięki modułowej budowie, urządzenie można dostosować do indywidualnych potrzeb, zapewniając precyzję i wydajność nawet przy dużych formatach.
- Modułowa konstrukcja i automatyzacja produkcji
- Ploter tnący iECHO TK4S zostaje dopasowany do Twoich potrzeb; od doboru rozmiaru, poprzez wybór narzędzi, rozszerzeń stołu, podajników arkuszy czy rolki, do opcję podwójnej lub uniesionej belki. To wszystko sprawia, że ploter tnący iEcho jest idealnym rozwiązaniem do produkcji, gdzie ważna jest precyzyjna i wydajna praca.
- Precyzyjne cięcie w różnych materiałach
- Plotery tnące TK4S oferują wyjątkową wszechstronność, umożliwiając cięcie (nożami, nożami oscylacyjnymi, krążkami tnącymi), frezowanie, grawerowanie, dziurkowanie i znakowanie na materiałach takich jak karton, tekstylia, folie, a nawet kompozyty i tworzywa sztuczne. Technologia wyważenia i stabilna konstrukcja zapewniają precyzję cięcia przy różnych formatach roboczych – do szerokości 4900 mm.
- Automatyzacja procesów dla ploterów tnących
- Pracę na ploterach tnących można efektywnie zautomatyzować poprzez integrację z popularnymi RIP’ami (raster image processor software). RIP odpowiada za dostarczenia pliku opisującego cięcie do odpowiedniego folderu, operator wywołuje plik przy wykorzystaniu skanera bar-kodów. Ścieżki cięcia opisane odpowiednimi kolorami wywołują odpowiednie narzędzia tnące i rozpoczyna się cięcie.
Liczba zainstalowanych ploterów TK4s
Ilość przeszkolonych techników
GWARANCJA NAJLEPSZEJ
CENY W POLSCE
Zapytaj nas o najlepszą cenę na plotery tnąco-bigujące.
Ploter tnący iEcho TK4s – cechy produktu:

Możliwość pracy sekcjami (wyłaczenie podsysu na niewykorzystanych sekcjach)

Możliwość konfiguracji z dwoma belkami z narzędziami do zwiększenia wydajności

Lekka i wytrzymała konstrukcja z aluminium lotniczego

Do 3 slotów na głowice narzędziowe

System automatycznej wymiany narzędzi dla frezarki 1,8kW

Oprogramowanie iEcho iBright oraz iPly do nestingu

Podajniki na rolkę w różnych konfiguracjach (z napędem i bez)

Możliwość instalacji podajników płytowych lub arkuszowych i stackera

Skaner umożlwiający wycinanie zadrukowanych tekstyliów po obrysie


Możliwość przedłużenia pasa na wejściu i/lub wyjściu
Ploter tnący iEcho TK4s – zastosowanie

Branża opakowaniowa

Reklama POS / Wielki format

Home decor

Przemysł meblowy

Produkcja uszczelek

Automotive

Szwalnie / drukarnie tekstyliów / POD

Przemysł
Ploter tnący iEcho TK4s – dostępne narzędzia

UCT
Uniwersalne narzędzie tnące

UCT - Uniwersalne narzędzie tnące
IECHO UCT potrafi doskonale ciąć materiały o grubości do 5mm. W porównaniu z innymi narzędziami skrawającymi, UCT jest najbardziej opłacalnym narzędziem, które pozwala na największą prędkość cięcia i najniższe koszty konserwacji. Tuleja ochronna wyposażona w sprężynę zapewnia dokładność cięcia.
Obsługiwane materiały:

Papier / karton

Papier samoprzylepny

Materiały odblaskowe

Folie winylowe

Folie PET / PE / PP

Tektura falista

Tworzywo o strukturze falistej

Gąbki / pianki

Materiały gumowe

Folia PTFE (teflon)

Materiały skórzane

Włókno szklane

VCT
Narzędzie V-Cutting do cięcia kątowego

VCT - Narzędzie V-Cutting
Narzędzie V-Cut to doskonałe narzędzie do tworzenia skomplikowanych projektów z materiałów falistych lub warstwowych. Narzędzie można ustawić do cięcia pod 5 różnymi kątami w zależności od potrzeb: 0° , 15° , 22.5° , 30°, 45°
Obsługiwane materiały:

Tektura lita

Tektura o strukturze plastra miodu

Płyta piankowa

CTT
Narzędzie bigujące

CTT - Narzędzie bigujące
IECHO CTT służy do bigowania na materiałach falistych. Wybór narzędzi bigujących pozwala na perfekcyjne bigowanie. Skoordynowane z oprogramowaniem tnącym, narzędzie może ciąć materiały faliste wzdłuż ich struktury lub w odwrotnym kierunku, aby uzyskać najdrobniejsze bigowanie bez jakiegokolwiek uszkodzenia powierzchni materiału falistego.
Obsługiwane materiały:

Papier / karton

Tektura falista

Tworzywo o strukturze falistej

POT
Pneumatyczne narzędzie oscylacyjne

POT - Pneumatyczne narzędzie oscylacyjne
Pneumatyczne narzędzie oscylacyjne napędzane jest sprężonym powietrzem. Narzędzie ma skok 8mm, przeznaczone jest szczególnie do cięcia twardych i zwartych materiałów. Wyposażone w różne rodzaje ostrzy, POT umowżliwia szerokie spektrum zastosowań. Narzędzie może ciąć materiał do 110mm przy użyciu specjalistycznych ostrzy.
Obsługiwane materiały:

Płyta piankowa

Gąbki / pianki

Materiały gumowe

KCT
Narzędzie do nacinania typu Kiss Cut

KCT - Kiss Cut Tool
Narzędzie Kiss Cut jest używane głównie do cięcia materiałów winylowych. IECHO KCT sprawia, że narzędzie przecina górną część materiału bez uszkodzenia dolnej. Pozwala na dużą prędkość skrawania przy obróbce materiałów.
Obsługiwane materiały:

Papier samoprzylepny

Materiały odblaskowe

Folie winylowe

EOT
Elektryczne narzędzie oscylacyjne

EOT - Elektryczne Narzędzie Oscylacyjne
Elektryczne narzędzie oscylacyjne doskonale nadaje się do cięcia materiałów o średniej gęstości. Skoordynowany z różnymi rodzajami ostrzy, IECHO EOT jest stosowany do cięcia różnych materiałów i jest w stanie ciąć łukiem 2 mm.
Obsługiwane materiały:

Tektura falista

Tworzywo o strukturze falistej

Tektura lita

Tektura o strukturze plastra miodu

Płyta piankowa

Materiały gumowe

Materiały o strukturze plastra miodu

Włókno szklane

PRT
Power Rotary Tool - obrotowy krążek tnący

PRT - Power Rotary Tool
IECHO PRT, ze względu na swoją dużą moc, nadaje się do cięcia szerszej gamy materiałów, nawet dość wymagających włókien szklanych i kevlarowych. PRT nadaje się do wielu gałęzi przemysłu, ale najlepiej sprawdza się w przemyśle odzieżowym. Może szybko i dokładnie wyciąć odpowiedni wykrój w materiale.
Obsługiwane materiały:

Tekstylia

Tkaniny techniczne

Materiały tkane

Włókno szklane

SPRT
Obrotowy krążek tnący większej mocy

SPRT - Super Power Rotary Tool
ECHO SPRT to ulepszona wersja PRT. Spośród wszystkich głowic tnących SPRT jest najmocniejsza. W porównaniu z PRT, SPRT ma lepszą stabilność, mniejsze zużycie energii i większą moc. Na górze SPRT znajduje się niezależny silnik elektryczny, który jest źródłem zasilania i gwarancją stabilności SPRT.
Obsługiwane materiały:

Tekstylia

Tkaniny techniczne

Materiały tkane

Włókno szklane

RZ
Narzędzie do trasowania 0,3kW

RZ - Narzędzie do trasowania
Obsługiwane materiały:

Tworzywo o strukturze falistej

Szkło akrylowe

Aluminium

Płyta MDF

Płyta piankowa

Materiały gumowe

Kompozyty / dibond

Materiały o strukturze plastra miodu

Frezarka o mocy 1.8kW
Z automatyczną zmianą narzędzi

Frezarka o mocy 1.8KW
Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea
70 kg
Maksymalne obciążenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):
100mm/s
Maksymalna prędkość pionowa (wrzeciono elektryczne) 1 (uchwyt narzędziowy):
22m/s²
Maksymalne przyspieszenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):
18kg
Maks. obciążenie pionowe / Maks. prędkość kątowa obrotu:
30m/s
Maksymalna prędkość pionowa / Maksymalne przyspieszenie kątowe obrotu:
50mm
Maksymalna grubość cięcia
1.8KW
Moc wrzeciona
60000RPM
Maksymalna prędkość obrotowa,
29Ncm
Maksymalny moment obrotowy,
Ploter tnący iEcho TK4s – specyfikacja techniczna

TK4s - Specyfikacja techniczna
Specyfikacja | 2 500 mm | 3 500 mm | 5 500 mm | Wymiar niestandardowy |
---|---|---|---|---|
Pompa próżniowa | 1-2 Jednostki 7.5 kW | 2-3 Jednostki 7.5 kW | 2-3 Jednostki 7.5 kW / 3-4 Jednostki 7.5 kW | 3-4 Jednostki 7.5 kW |
Belka | Jedna belka | Dwie belki (Opcjonalnie) | ||
Prędkość max. | 1 500 mm/s | |||
Dokładność cięcia | 0,1 mm | |||
Grubość | 50 mm | |||
Obsługiwane pliki | DXF, HPGL, PLT, PDF, ISO, AI, PS, EPS, TSK, BRG, XML | |||
Komunikacja | USB | |||
Media | System próżniowy | |||
Zasilanie | 1F 220V / 50 HZ lub 3F 220V / 280 V / 50-60 HZ | |||
Warunki otoczenia | Temperatura: 0 - 40 st. C, Wilgotność: 20 - 80% RH |
Ploter tnący iEcho – dostępne rozmiary
