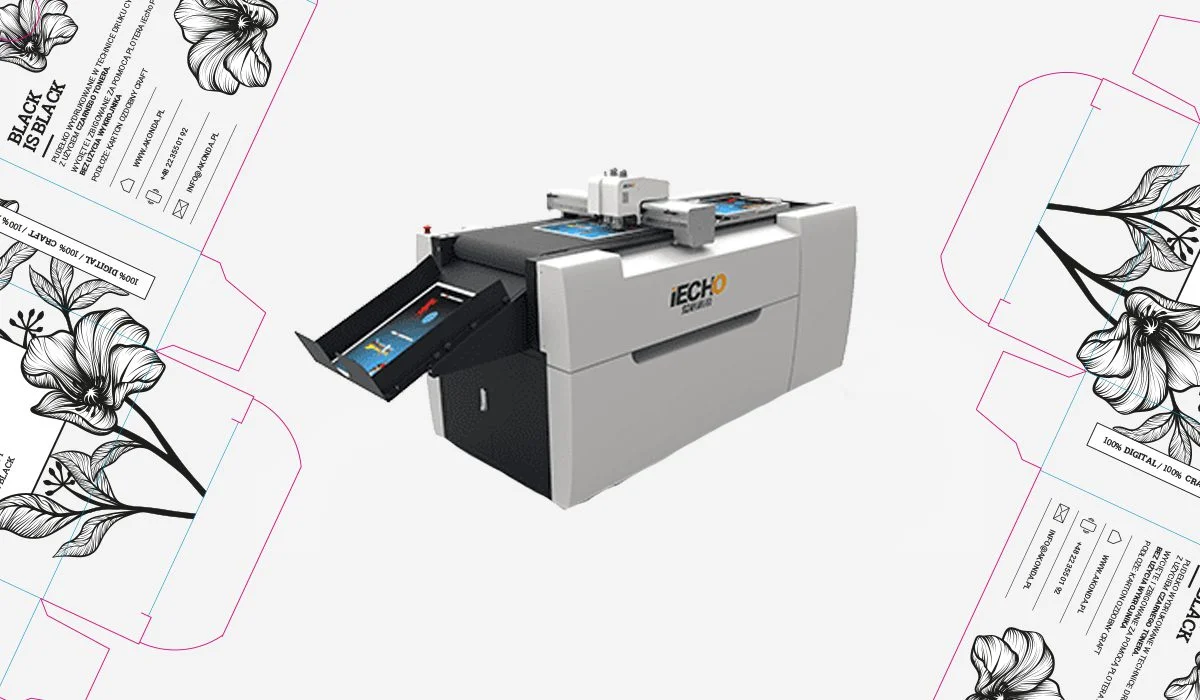

iEcho PK/PK Plus

Ploter tnąco-bigujący iEcho serii PK to maszyna przeznaczona dla branży graficznej, reklamowej, opakowaniowej do realizacji niskich i średnich nakładów w wygodny i efektywny sposób. Każdy ploter tnąco-bigujący iEcho PK umożliwia cięcie, nacinanie, bigowanie, perforacje, znakowanie – wszystko w obrębie jednej maszyny.
Urządzenie jest wyposażone w automatyczny podajnik arkuszy, wbudowaną kamerę CCD do dokładnego pozycjonowania obrazu na papierze. Zastosowane systemy zapewniają dokładną prace, unikalny, wysokiej jakości produkt do zrealizowania w krótkim czasie i na ograniczonej przestrzeni.

Cechy produktu:

R

Zintegrowana konstrukcja – wspawana rama maszyny zapewnia stabilność, ploter posiada ergonomiczną konstrukcję, estetyczną obudowę i mały rozmiar – modele iEcho PK0604 i PK0705 zajmują nie więcej niż 2m2

R

Zasilanie 230V dla modeli PK0604 i PK1209  wkomponuje się w każde środowisko

R

Podajnik automatyczny posiadający pojemność do 120mm lub 400mm

R

Obrabiany materiał pozycjonowany jest na pasie filcowym – wycięte użytki automatycznie spadają na stół odbiorczy

R

Model PK0705 Plus i PK0604 Plus posiadają nóż oscylacyjny (EOT) i może obrabiać materiał do 6mm. Model PK 1209 Pro Max wycina do 10mm przy wykorzystaniu noża oscylacyjnego

R

Model PK1209 posiada głowicę z nożem aktywnym

R

Pneumatyczny system bigowania z naciskiem 4kg pozwala na łatwe zaginanie kartonu/papieru po obróbce. Maksymalna gramatura bigowanego kartonu/papier to nawet 400g/m2

R

Ploter PK posiada dwa uchwyty na nóż (wleczony) ustawialne z różnymi dociskami i głębokościami do łatwej zmiany pomiędzy materiałami

R

Wysoka precyzja wycinana zapewnione jest przez kamerę CCD, która czyta znaczniki z 4 naroży i ustawia ścieżkę cięcia

iEcho to globalny dostawca ploterów tnących dla różnych branż, posiadający innowacje wpisaną w DNA organizacji. Personel iEcho to blisko 300 specjalistów, z czego 30% pracujących w działach badań i rozwóju – R&D . Produkcja większości komponentów odbywa się w obrębie spółki na powierzchni blisko 60 000 m2. Spółka dostarcza rozwiązania dla branż: OPAKOWAŃ / REKLAMY / TEKSTYLIÓW / KOMPOZYTÓW / AUTOMOTIVE

Ilość zainstalowanych ploterów tnąco-bigujących w Polsce

Ilość naszych techników przeszkolonych do instalacji i obsługi iEcho

GWARANCJA NAJLEPSZEJ
CENY W POLSCE

Zapytaj nas o najlepszą cenę na plotery tnąco-bigujące.

Możliwości obróbki materiałów na ploterach tnąco-bigujących iEcho

Ploter tnąco-bigujący PK,  PK PLUS, PRO MAX- możliwości dopasowane do potrzeb

Głowica PK (0604,0705)

– Dwa narzędzia wleczone
– Pnemuatyczne narzędzie bigujące (wymienne z narzędziem do nacinania tektury V)

Głowica PK PLUS (0604,0705)

– Dwa narzędzia wleczone
– Pnemuatyczne narzędzie bigujące (wymienne z narzędziem do nacinania tektury V lub krążkiem perforującym)
– Noż oscylacyjny

Głowica PRO MAX (1209)

Dwa narzędzia wleczone
Nóż aktywny
Pnemuatyczne narzędzie bigujące (wymienne z narzędziem do nacinania tektury V lub krążkiem perforującym)
Noż oscylacyjny

Narzędzia zastosowane w ploterach tnąco-bigujących

Narzędzie wleczone – nóż – głównie używany do cięcia papieru samoprzylepnego, papieru, kartonu, winylu.
Precyzyjne ustawianie pozwala na nacinanie wierzchniej warstwy naklejki pozostawiając nienaruszony podkład lub na całkowite przecinanie materiału.
5 poziomów kontroli siły docisku, maksymalna siła 4kg.

Krążek bigujący – narzędzie do bigowania papieru, kartonu, tektury i innych materiłów. Dostępne różne rodzaje krążków do osiągnięcia najlepszych rezultatów bigowania. Maksymalny docisk 4kg.

Może zostać zamieniony na narzędzie do nacinania tektury w kształcie V – „V grooving” pod kątem  0°, 15°, 22.5°, 30° lub 45°.

Może zostać zamieniony na krążek perforujący.



Nóż oscylacyjny – rozcina materiał poprzez wysokiej częstotliwości ruch noża (jak w wyrzynarce) – odpowiednia metoda cięcia dla materiałów o średniej gęstości. Dostępne różne noże dla uzyskania optymalnych rezultatów na materiałach.
Minimalny promień cięcia – 1,5mm.
Nóż oscylacyjny dostępny tylko z modelami PLUS – grubość cięcia do 6mm / PRO MAX – grubość cięcia do 10mm

Wycina – tekturę, tekturę falistą, PVC, EVA, PE, piankę, płyty PP, podkłady gumowe.

Nóż aktywny – nóż, którego kierunek jest sterowany silnikiem i skorelowany z kierunkiem posuwu.

Dostępny w modelu 1209 PRO MAX.

Wycina – tekturę, tekturę falistą, PVC, EVA, PE, piankę, płyty PP, podkłady gumowe.

Precyzyjny wizyjny system pasowania

Korzystając z wysokiej rozdzielczości kamery CCD, plotery iEcho zczytują położenie arkusza na pasie (w strefie cięcia) i dokonują automatycznego pasowania arkuszy na stole.
Pozycjonowanie może odbywać się na różne sposoby:
• Rozpoznanie znaków – krzyżyków lub kółek
• Rozpoznanie krawędzi wycinanego materiału.

Automatyczny podajnik materiału – automatyzacja produkcji

Ploter tnąco-bigujący wyposażony we wbudowany, opcjonalny komputer dla serii PK Plus

Ploter tnąco-bigujący wyposażony w opcjonalny podajnik z roli

Moduły plotera

PK0604 i PK0604 PLUS obszar cięcia 600mm x 400mm:

PK0705 i PK0705 PLUS obszar cięcia 750mm x 530mm:

NOWOŚĆ – PK1209 PRO MAX – obszar cięcia aż 1200mm x 900mm

Zobacz wycinanie różnych materiałów na ploterze tnącym iEcho PK

Sprawdź możliwości Digital Box Factory

Linia do druku wysoko uszlachetnionych opakowań zgodnie ze standardami FEFCO i ECMA przy wykorzystaniu Twojej drukarki cyfrowej!

Zobacz Ploter PK w akcji:
