iEcho BK4

Plotery serii BK4 to automatyczne plotery tnąco-bigujące o wysokiej wydajności z opcjonalnym  automatycznym podajnikiem. Aluminiowy stół oraz możliwość zastosowania 3 różnych modułów czynią z nich wszechstronne rozwiązanie szczególnie używane w branżach reklamowych i poligraficznych.

Cechy produktu:

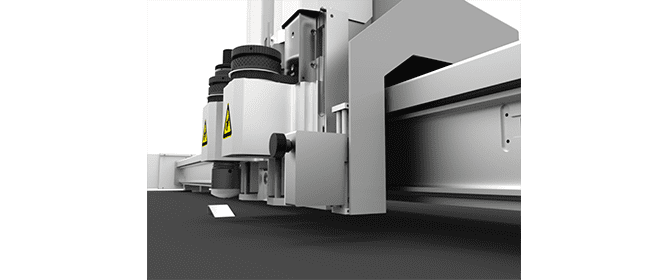

Wydajne głowice tnące

Możliwość zamontowania trzech głowic wyposażonych w różne narzędzia. Maksymalna prędkość cięcia wynosi 1,5 m / s (4-6 razy szybciej niż cięcie ręczne), co znacznie poprawia wydajność produkcji.

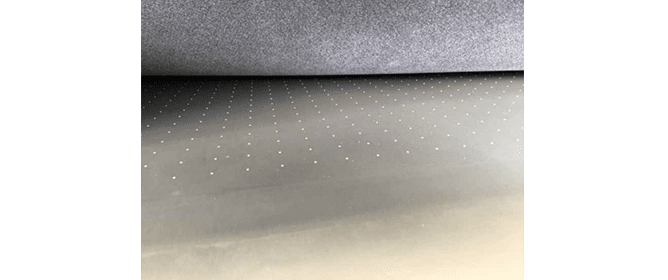

System kontroli podsysu

Sekcję podsysu BK4 można indywidualnie włączać/wyłączać, aby uzyskać bardziej dedykowany obszar roboczy z większą mocą ssania i mniejszą stratą energii. Siła podsysu może być kontrolowana przez system konwersji częstotliwości.

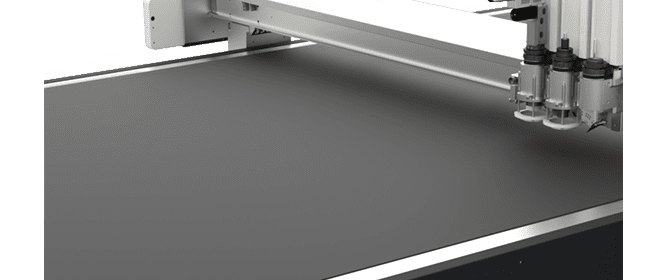

Stół z aluminium lotniczego

Wyposażony w strefowy system podsysu, oferuje bardziej ekonomiczne i solidniejsze trzymanie obrabianych materiałów.

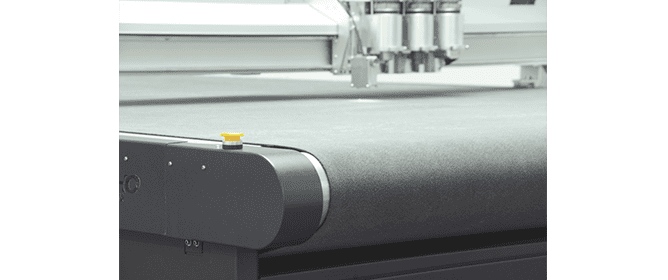

System ciągłego cięcia

Wyposażony w strefowy system podsysu, aluminiowy stół oferuje bardziej ekonomiczne i solidniejsze trzymanie obrabianych materiałów.

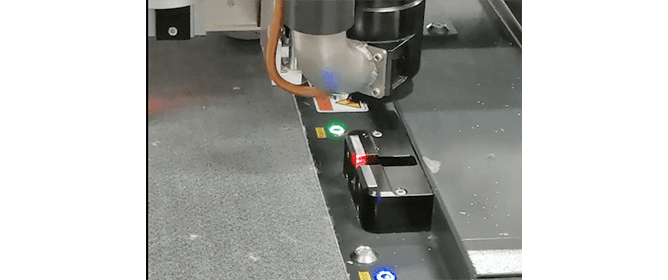

Automatyczna inicjalizacja noży

Kontroluj dokładność głębokości cięcia za pomocą czujnika przemieszczenia poprzez automatyczną inicjalizację noża.

Dokładne automatyczne pozycjonowanie

Dzięki wysoce precyzyjnej kamerze CCD, BK4 realizuje precyzyjne pozycjonowanie i cięcie rejestracyjne dla różnych materiałów. Rozwiązuje problemy z ręcznym odchyleniem pozycjonowania i deformacją druku.

Podajniki rolkowe

Podajniki rolkowe dostosowane do Twoich potrzeb.

Zintegrowana pompa podsysu

Pompa podsysu zintegrowana pod stołem – oszczędność miejsca.

Wyspawana solidna konstrukcja

Wyspawana konstrukcja zapewnia stabilność i pozwala na uzykanie wyższych prędkości cięcia.

Zastosowanie

Cyfrowy system cięcia BK4 o wysokiej precyzji może być realizowany poprzez cięcie, nacinanie, frezowanie, wykrawanie, bigowanie i znakowanie z dużą prędkością i wysoką precyzją. Dzięki zastosowaniu systemu automatycznego podawania i zbierania w formie stacker’a może szybko i bezobsługowo realizować zlecone prace. BK4 jest odpowiednim rozwiązaniem do wykonywania próbek, krótkich serii i produkcji masowej w reklamy wizualnej, druku reklamowego i branży opakowań.

Branża opakowaniowa

Reklama POS / Wielki format

Home decor

Przemysł meblowy

Produkcja uszczelek

Automotive

Dostępne narzędzia

UCT

Uniwersalne narzędzie tnące

UCT - Uniwersalne narzędzie tnące

IECHO UCT potrafi doskonale ciąć materiały o grubości do 5mm. W porównaniu z innymi narzędziami skrawającymi, UCT jest najbardziej opłacalnym narzędziem, które pozwala na największą prędkość cięcia i najniższe koszty konserwacji. Tuleja ochronna wyposażona w sprężynę zapewnia dokładność cięcia.

Obsługiwane materiały:

Papier / karton

Papier samoprzylepny

Materiały odblaskowe

Folie winylowe

Folie PET / PE / PP

Tektura falista

Tworzywo o strukturze falistej

Gąbki / pianki

Materiały gumowe

Folia PTFE (teflon)

Materiały skórzane

Włókno szklane

VCT

Narzędzie V-Cutting do cięcia kątowego

VCT - Narzędzie V-Cutting

Narzędzie V-Cut to doskonałe narzędzie do tworzenia skomplikowanych projektów z materiałów falistych lub  warstwowych. Narzędzie można ustawić do cięcia pod 5 różnymi kątami w zależności od potrzeb: 0° , 15° , 22.5° , 30°, 45°

Obsługiwane materiały:

Tektura lita

Tektura o strukturze plastra miodu

Płyta piankowa

CTT

Narzędzie bigujące

CTT - Narzędzie bigujące

IECHO CTT służy do bigowania na materiałach falistych. Wybór narzędzi bigujących pozwala na perfekcyjne bigowanie. Skoordynowane z oprogramowaniem tnącym, narzędzie może ciąć materiały faliste wzdłuż ich struktury lub w odwrotnym kierunku, aby uzyskać najdrobniejsze bigowanie bez jakiegokolwiek uszkodzenia powierzchni materiału falistego.

Obsługiwane materiały:

Papier / karton

Tektura falista

Tworzywo o strukturze falistej

POT

Pneumatyczne narzędzie oscylacyjne

POT - Pneumatyczne narzędzie oscylacyjne

Pneumatyczne narzędzie oscylacyjne napędzane jest sprężonym powietrzem. Narzędzie ma skok 8mm, przeznaczone jest szczególnie do cięcia twardych i zwartych materiałów. Wyposażone w różne rodzaje ostrzy, POT umowżliwia szerokie spektrum zastosowań. Narzędzie może ciąć materiał do 110mm przy użyciu specjalistycznych ostrzy.

Obsługiwane materiały:

Płyta piankowa

Gąbki / pianki

Materiały gumowe

KCT

Narzędzie do nacinania typu Kiss Cut

KCT - Kiss Cut Tool

Narzędzie Kiss Cut jest używane głównie do cięcia materiałów winylowych. IECHO KCT sprawia, że narzędzie przecina górną część materiału bez uszkodzenia dolnej. Pozwala na dużą prędkość skrawania przy obróbce materiałów.

Obsługiwane materiały:

Papier samoprzylepny

Materiały odblaskowe

Folie winylowe

EOT

Elektryczne narzędzie oscylacyjne

 EOT - Elektryczne Narzędzie Oscylacyjne

Elektryczne narzędzie oscylacyjne doskonale nadaje się do cięcia materiałów o średniej gęstości. Skoordynowany z różnymi rodzajami ostrzy, IECHO EOT jest stosowany do cięcia różnych materiałów i jest w stanie ciąć łukiem 2 mm.

Obsługiwane materiały:

Tektura falista

Tworzywo o strukturze falistej

Tektura lita

Tektura o strukturze plastra miodu

Płyta piankowa

Materiały gumowe

Materiały o strukturze plastra miodu

Włókno szklane

PRT

Power Rotary Tool - obrotowy krążek tnący

PRT - Power Rotary Tool

IECHO PRT, ze względu na swoją dużą moc, nadaje się do cięcia szerszej gamy materiałów, nawet dość wymagających włókien szklanych i kevlarowych. PRT nadaje się do wielu gałęzi przemysłu, ale najlepiej sprawdza się w przemyśle odzieżowym. Może szybko i dokładnie wyciąć odpowiedni wykrój w materiale.

Obsługiwane materiały:

Tekstylia

Tkaniny techniczne

Materiały tkane

Włókno szklane

SPRT

Obrotowy krążek tnący większej mocy

SPRT - Super Power Rotary Tool

ECHO SPRT to ulepszona wersja PRT. Spośród wszystkich głowic tnących SPRT jest najmocniejsza. W porównaniu z PRT, SPRT ma lepszą stabilność, mniejsze zużycie energii i większą moc. Na górze SPRT znajduje się niezależny silnik elektryczny, który jest źródłem zasilania i gwarancją stabilności SPRT.

Obsługiwane materiały:

Tekstylia

Tkaniny techniczne

Materiały tkane

Włókno szklane

RZ

Narzędzie do trasowania 0,3kW

RZ - Narzędzie do trasowania

Z importowanym wrzecionem IECHO RZ ma prędkość obrotową 60000 obr./min. Frezarka napędzana silnikiem wysokiej częstotliwości może być stosowana do cięcia twardych materiałów o maksymalnej grubości 20mm. IECHO RZ realizuje wymóg pracy 24/7. Dostosowane urządzenie czyszczące usuwa kurz i zanieczyszczenia produkcyjne. System chłodzenia powietrzem wydłuża żywotność ostrza.

Obsługiwane materiały:

Tworzywo o strukturze falistej

Szkło akrylowe

Aluminium

Płyta MDF

Płyta piankowa

Materiały gumowe

Kompozyty / dibond

Materiały o strukturze plastra miodu

Frezarka o mocy 1.8kW

Z automatyczną zmianą narzędzi

Frezarka o mocy 1.8KW

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea

70 kg

Maksymalne obciążenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):

100mm/s

Maksymalna prędkość pionowa (wrzeciono elektryczne) 1 (uchwyt narzędziowy):

22m/s²

Maksymalne przyspieszenie pionowe (wrzeciono elektryczne)/ (uchwyt narzędziowy):

18kg

Maks. obciążenie pionowe / Maks. prędkość kątowa obrotu:

30m/s

Maksymalna prędkość pionowa / Maksymalne przyspieszenie kątowe obrotu:

50mm

Maksymalna grubość cięcia

1.8KW

Moc wrzeciona

60000RPM

Maksymalna prędkość obrotowa,

29Ncm

Maksymalny moment obrotowy,

Specyfikacja techniczna
